Kalibriersystem WOW! ACS cars

5 gute Gründe

WOW! ACS cars – Für alle relevanten Fahrzeugmarken
Wir bieten Ihnen mit WOW! ACS cars ein robustes und werkstatttaugliches Kalibriersystem, mit dem Sie flexibel und einfach alle relevanten Fahrzeugmarken kalibrieren können.

Herstellerübergreifende Vorgehensweise
Sie bekommen von uns ein 100 % herstellerkonformes Kalibriersystem, das für Sie unter Berücksichtigung der Originalherstellervorgaben zusammengestellt ist.

Alles aus einer Hand
Zusammen mit unseren DIALOOQ Hardware- und Softwarelösungen bieten wir Ihnen mit ACS cars die optimale Lösung für Ihren fordernden Werkstattalltag.

Ein-Mann-Bedienung
Die einfache Handhabung des ACS cars Kalibriersystems ermöglicht Ihnen effektives und zeitsparendes Arbeiten.

Ihr flächendeckender und kompetenter Service
Von der Lieferung, über den Aufbau vor Ort bis zum Service nach Inbetriebnahme. Sie haben Ihren direkten Ansprechpartner und wir sind in jeder Situation für Sie da.

Wann müssen Fahrerassistenzsysteme kalibriert werden*

Nach einem Unfall
Bei Eintrag im Fehlerspeicher
Nach dem Austausch der Windschutzscheibe
Ein Bauteil war defekt oder wurde ausgetauscht
Nach Änderung der Einbaulage
Nach Änderungen der Fahrzeughöhe: Achsvermessung, Tieferlegung
Bei Fehlfunktion / Kundenreklamation
Bei Vorgaben der jeweiligen Hersteller

*Bitte beachten Sie die Vorgaben und Informationen der jeweiligen Hersteller.

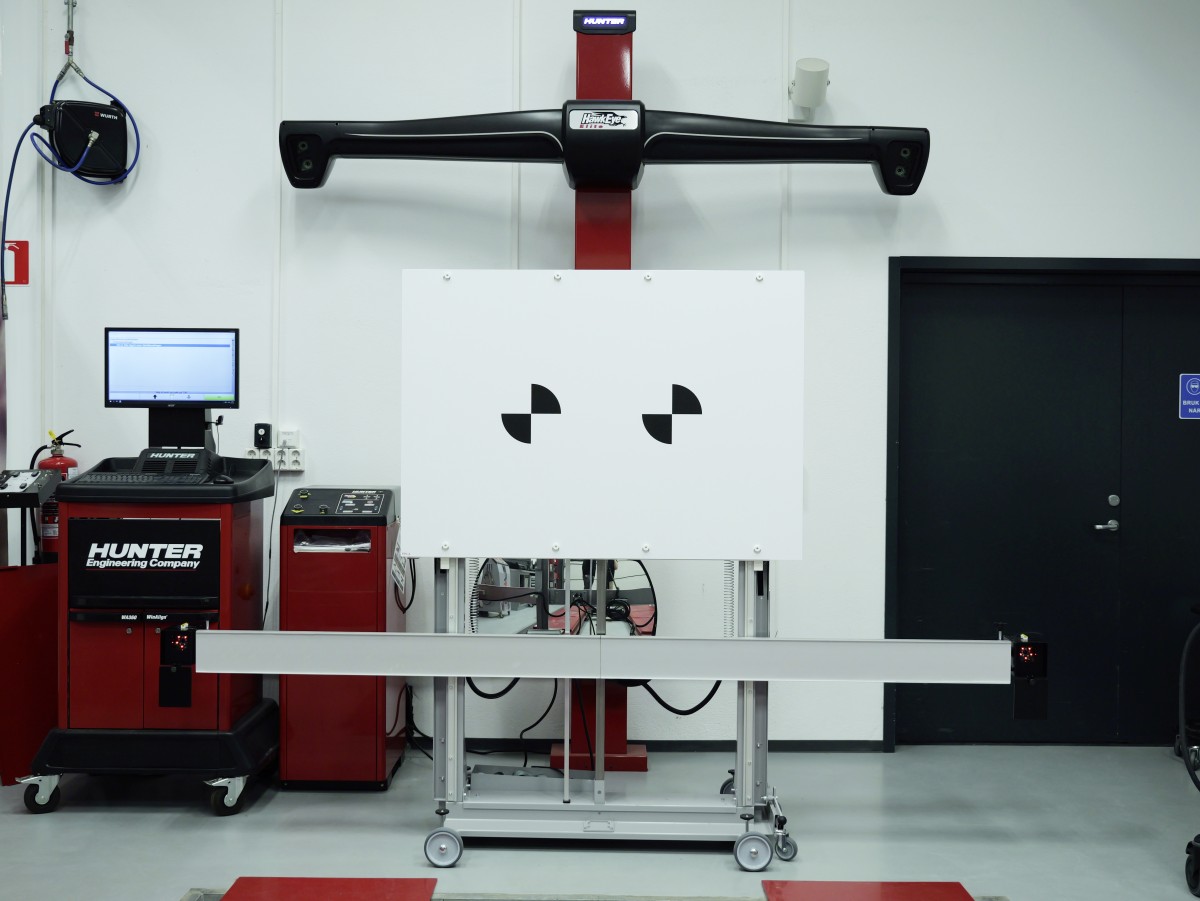

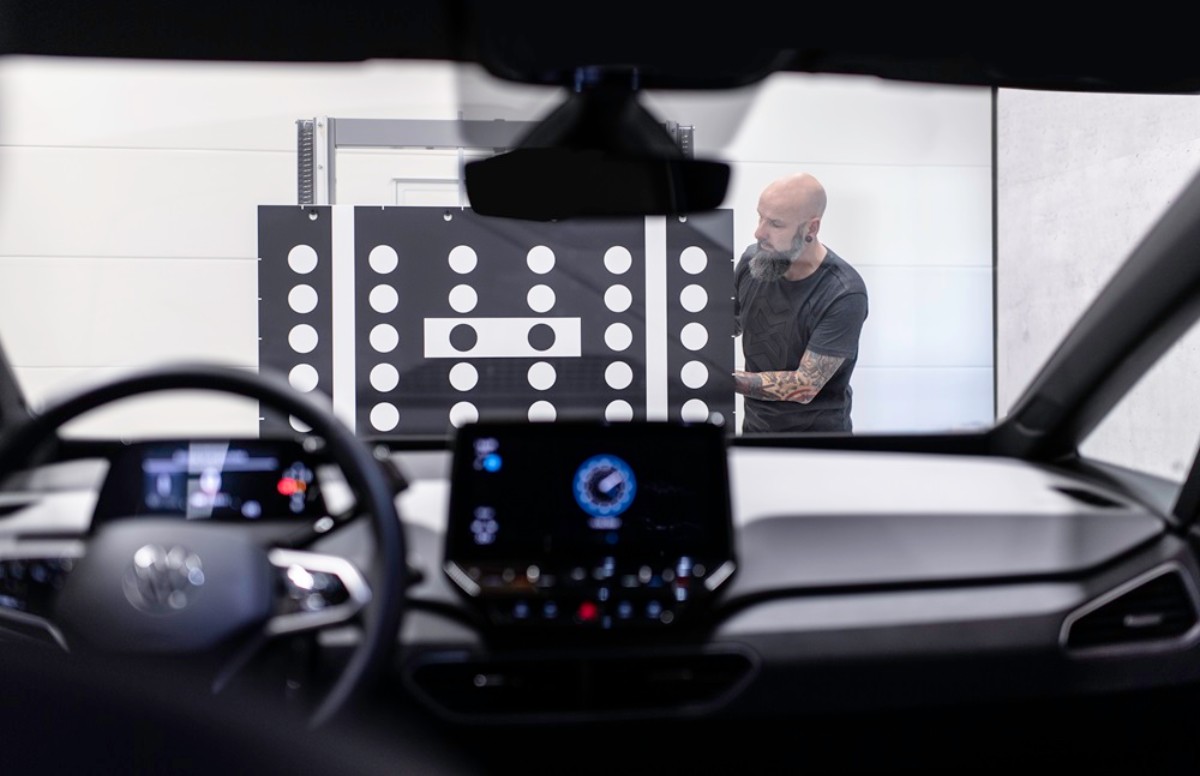

Unsere Lösung: Kalibriersystem WOW! ACS cars

WOW! ACS cars Basisträgersystem inkl. Radklammern*

Art. Nr. W074 200 000

Pulverbeschichteter, höhenverstellbarer, federentlasteter Kalibriertafelträger (1,0 m bis 1,85 m) bzw. Fahrwagen mit Rangierrädern, Handgriff und Rändelschraube
Höhenverstellbarer und teilbarer Laserträger (0,27 m bis 1,0 m; mit zusätzlicher Feineinstellung) mit zwei montierten Laserpointern
Messskala zur Höheneinstellung von Kalibriertafelträger und Laserträger
Zwei selbstzentrierende Vierpunkt-Radklammern (für 11 - 25 Zollfelgen)
Metallbox mit folgender Ausstattung: Linienlaser, Maßband, zwei Spiegel- / Skaleneinheiten und Maßbandhaltern

_{* Basislieferumfang enthält keine doppelseitig bedruckte Kalibriertafeln.}

Tipps & Tricks für die erfolgreiche Kalibrierung

Der erfolgreiche Kalibrierablauf

Doppelseitig bedruckte Kalibriertafeln

Art. Nr. W074 210 000

TFC-1 + TFC-2

Eine Tafel, doppelseitig bedruckt

TFC-1: Audi, Cupra, Porsche, Seat, Škoda, VW

TFC-2: Mercedes

Art. Nr. W074 210 002

TFC-5 + TFC-6

Eine Tafel, doppelseitig bedruckt

TFC-5: Alfa Romeo, Fiat, Hyundai, Jeep, KIA

TFC-6: Alfa Romeo

Art. Nr. W074 210 003

TFC-7 + TFC-8

Zwei Tafeln getrennt und doppelseitig bedruckt*

TFC-7: Mercedes, Nissan

TFC-8: Mazda 2

Art. Nr. W074 210 004

TFC-9 + TFC-10

Zwei Tafeln getrennt und doppelseitig bedruckt*

TFC-9: Mazda

TFC-10: Mitsubishi

Art. Nr. W074 210 005

TFC-11 + TFC-12

Eine Tafel, doppelseitig bedruckt*

TFC-11: Lexus, Mazda 2, Suzuki, Toyota

TFC-12: Toyota

Art. Nr. W074 210 006

TFC-13 + TFC-14

Eine Tafel, doppelseitig bedruckt

TFC-13: Nissan

TFC-14: Hyundai Typ 1

Art. Nr. W074 210 007

TFC-15 + TFC-16/17

Zwei Tafeln getrennt und doppelseitig bedruckt*

TFC-15: Honda Typ 1+2

TFC-16: Honda

TFC-17: Hyundai Santa Fe, KIA

Art. Nr. W074 210 009

TFC-3 + TFC-4

Eine Tafel, doppelseitig bedruckt

TFC-3: Renault

TFC-4: Citroën, DS Automobiles, Fiat, Opel, Peugeot, Toyota, Vauxhall

Art. Nr. W074 210 012

TFC-22 + TFC-13

Eine Tafel, doppelseitig bedruckt

TFC-22: Toyota

TFC-13: Nissan

*Die Kalibriertafeln sind nur in Verbindung mit den Einstellschienen verwendbar.

Das passende Kalibrierzubehör

Art. Nr. W074 210 008

Einstellschienen

Zur Aufnahme der Kalibriertafeln Mitsubishi und Mazda, Toyota 1 + 2, Honda 1 + 2 und Kia / Hyundai.

Bestehend aus zwei Schienen, eine bedruckt mit Maßangaben

Art. Nr. W074 211 001

Radar Kit TFR-2

Statische Justage der Radarsysteme von u.a. Volkswagen, Audi, Seat, Skoda, BMW, FCA und Nissan Modellen.

Bestehend aus Reflektorplatte, Haltevorrichtung und Distanzlaser

Art. Nr. W074 214 000

Koffer für Messwerkzeuge

Zur Aufbewahrung und zum Schutz des Zubehörs.

Art. Nr. W074 214 001

Abdeckhaube

Zum bestmöglichen Schutz und einer Langlebigkeit des WOW! ACS cars Kalibriersystems.

Art. Nr. W074 202 000

Kalibriermatten TAV-1

Herstellerkonforme Kalibriermatten zur exakten Kalibrierung der 360° Umfeldkamerasysteme bei Fahrzeugen der Volkswagen Gruppe.

Weitere Produktinformationen

Art. Nr. bei weitere Informationen

Kalibrierhilfen Volvo

Kalibrierhilfe Volvo für Kamera: Justierwerkzeug für diverse Volvo Frontkamerasysteme

Kalibrierhilfe Volvo für Radar: Einstellwerkzeug für diverse Volvo Radarsensoren

Weitere Produktinformationen

Art. Nr. W074 211 004

Radarkopf-Steckschlüssel

Das Einstellwerkzeug ermöglicht das Justieren des Radarkopfes des Adaptive-Cruise-Control (ACC) bei Fahrzeugen der Volkswagen Gruppe.

Fahrzeugabdeckung | Stand: Diganose Update 5.38.00 | August 2023

Verfügbare Fahrzeugmodelle Kalibrierung der Frontkamera

Verfügbare Fahrzeugmodelle Kalibrierung der 360° Übersichts- und Rückfahrkamera

Verfügbare Fahrzeugmodelle Kalibrierung des Systems Toter-Winkel-Erkennung

Verfügbare Fahrzeugmodelle Kalibrierung des Systems Nachtsicht-Assistent

Verfügbare Fahrzeugmodelle Radarkalibrierung

WOW! HOW = Mehr Know-how auf allen Seiten

Schauen Sie auf unserem WOW! YouTube Kanal vorbei und lernen Sie mehr über die Kalibrierung von Fahrerassistenzsystemen. Dort finden Sie außerdem die Aufzeichnungen unserer WOW! HOW SHOWS zu den Themen Radar- und Kamerakalibrierung einfach und schnell mit WOW! ACS cars.
