Coolius A50

Anmerkung:

Bitte beachten Sie, dass die Zeichnungen Teile enthalten können, die nicht in der Ersatzteilliste aufgelistet sind.

Diese Teile können nicht einzeln bestellt werden!

Geräteteile

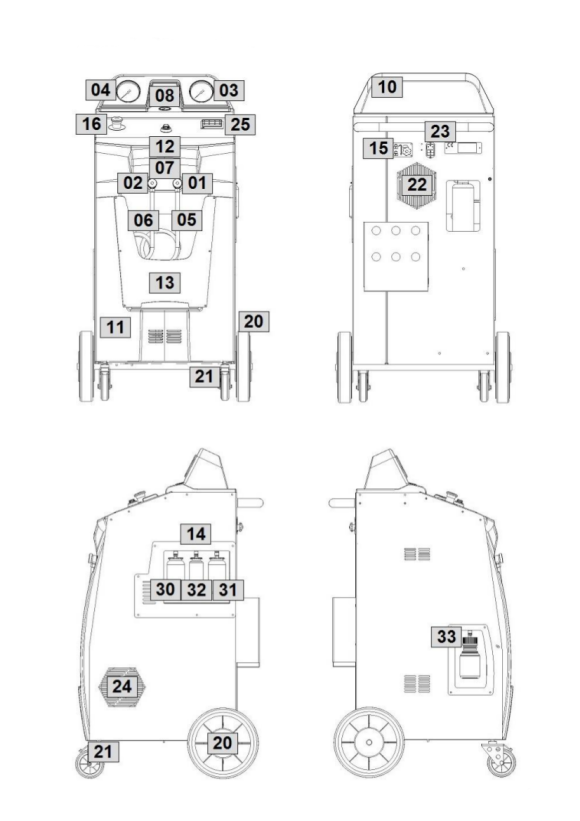

Explosionszeichnung Servicegerät



Zum Vergrößern klicken

PosArt.-Nr.BenennungSerien-Nr.Bild
01W052200247ET-SCHNELLKUPPLUNG-HD-A50alle
02W052200246ET-SCHNELLKUPPLUNG-ND-A50alle
03W052200259ET-MANOMETER-HDalle
04W052200258ET-MANOMETER-NDalle
05W052200240ET-SERVICESCHLAUCH-HP-A50-3Malle
06W052200238ET-SERVICESCHLAUCH-LP-A50-3Malle
07W052200236ET-SCHLAUCH-INTERN-HP/NDalle
08W052100025ET-MANOMETER-KAELTEMITTELFLASCHEalle
10W052100071ET-ABDECKUNG-OBENalle
11W052100075ET-FRONTVERKLEIDUNG-GRAUalle
12W052100073ET-A50-AUFKLEBERalle
13W052100077ET-FRONTTASCHE-WOWalle
 W052100078ET-FRONTTASCHE-COOLIUSalle
 W052100079ET-FRONTTASCHE-WABCOWÜRTHalle
 W052100080ET-FRONTTASCHE-AUTOCOMalle
 W052100131ET-FRONTTASCHE-WÜRTH-LOGO-50alle
14W052100076ET-PLASTIKRAHMEN-ÖLFLASCHENalle
15W052200210ET-KNOPF-WAAGENSICHERUNGalle
20W052100055ET-RAD-HINTENalle
 W052100090ET-RADSICHERUNG-HINTEN-TYP-A-KRALLE =10STKalle
 W052100091ET-RADSICHERUNG-HINTEN-TYP-A-KAPPE =10STKalle
 W052100100ET-RADSICHERUNG-HINTEN-TYP-B-KAPPE =10STKalle
21W052100034ET-FRONTRAD-MIT-BREMSEalle
22W052200216ET-HAUPTVENTILATORalle
23W052100083ET-HAUPTSCHALTER-MIT-SCHRAUBENalle
24W052200217ET-VENTILATOR-KOMPRESSORalle
25W052200220ET-DRUCKER-KITalle
30W052200273ET-FRISCHÖL-FLASCHE-250MLalle
31W052200274ET-POE-ÖL-FLASCHE-250MLalle
32W052100020ET-UV-FLASCHE-100MLalle
33W052100081ET-ALTÖLFLASCHE-KOMPLETTalle
 W052100098ET-ADAPTER-UV-ÖL-FLASCHEalle

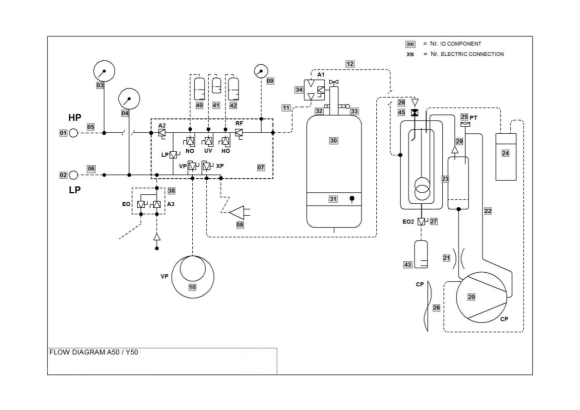

Flussdiagramm

Flussdiagramm



Zum Vergrößern klicken

PosArt.-Nr.BenennungSerien-Nr.Bild
01W052200247ET-SCHNELLKUPPLUNG-HDalle
02W052200246ET-SCHNELLKUPPLUNG-NDalle
03W052200259ET-MANOMETER-HDalle
04W052200258ET-MANOMETER-NDalle
05W052200240ET-SERVICESCHLAUCH-HP-3Malle
06W052200238ET-SERVICESCHLAUCH-LP-3Malle
07W052200062ET-HAUPTBLOCK-ALU-A50alle
08W052200262ET-DRUCKWANDLER-ELEKTRalle
09W052100025ET-MANOMETER-KAELTEMITTELFLASCHEalle
10W052100059ET-VAKUUMPUMPEalle
11W052100065ET-ROTER-FÜLLSCHLAUCH-A50alle
12W052100008ET-SCHLAUCH-GELB-W/VENTILalle
20W052100058ET-KOMPRESSORalle
21W052100012ET-KAPILLARROHRalle
22W052200235ET-KUPFERROHR-KOMPRESSORalle
23W052100066ET-DESTILLER-KOMPRESSOR-A50alle
24W052200250ET-HAUPTFILTER nicht einzeln lieferbar
- ist Bestandteil des Wartungspaketes
alle
25W052100028ET-DRUCKSCHALTER-HOCHDRUCKalle
26W052200217ET-VENTILATOR-KOMPRESSORalle
27W052200224ET-MAGNETVENTIL-LP-XP-RF-ÖLABLASSalle
28W052100084ET-EINWEGVENTIL-ABSAUGSEITEalle
29W052100017ET-EINWEGVENTIL-ÖLSEPARATORalle
30W052100068ET-KÄLTEMITTELBEHÄLTER-A50alle
31W052200214ET-HEIZBANDalle
32W052200232ET-ÜBERDRUCKVENTILalle
33W052100060ET-SICHERHEITSVENTIL-A50alle
38W052100064ET-ALUBLOCK-DRUCKTESTalle
40W052200273ET-FRISCHÖL-FLASCHE-250MLalle
41W052100020ET-UV-FLASCHE-100MLalle
42W052200274ET-POE-ÖL-FLASCHE-250MLalle
43W052100081ET-ALTÖLFLASCHE-KOMPLETTalle
 W052100098ET-ADAPTER-UV-ÖL-FLASCHEalle

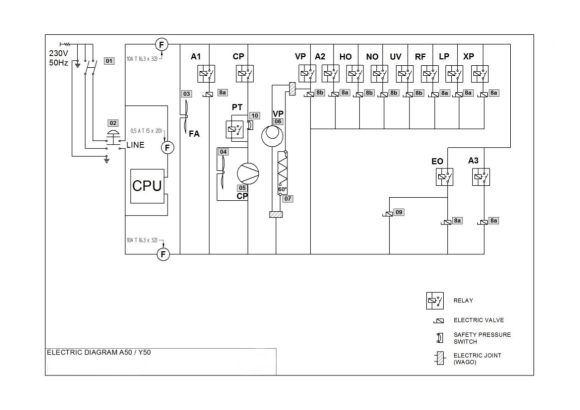

Schaltplan

Schaltplan



Zum Vergrößern klicken

PosArt.-Nr.BenennungSerien-Nr.Bild
01W052100083ET-HAUPTSCHALTER-MIT-SCHRAUBENalle
03W052200216ET-HAUPTVENTILATORalle
04W052200217ET-VENTILATOR-KOMPRESSORalle
05W052100058ET-KOMPRESSORalle
06W052100059ET-VAKUUMPUMPEalle
07W052200214ET-HEIZBANDalle
8aW052200224ET-MAGNETVENTIL-LP-XP-RF-ÖLABLASSalle
8bW052200225ET-MAGNETVENTIL-NO-UV-VPalle
09W052200224ET-MAGNETVENTIL-LP-XP-RF-ÖLABLASSalle
10W052100028ET-DRUCKSCHALTER-HOCHDRUCKalle

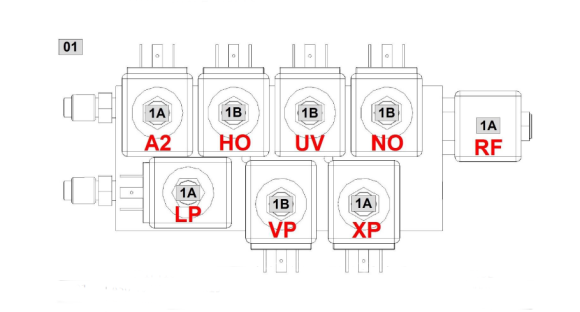

Ventilblock

Teile Ventilblock



Zum Vergrößern klicken

PosArt.-Nr.BenennungSerien-Nr.Bild
1W052100062ET-HAUPTBLOCK-ALU-A50alle
1AW052200224ET-MAGNETVENTIL-LP-XP-RF-ÖLABLASSalle
 W052200226ET-KOLBEN-FÜR-VENTIL-LP-XP-RFalle
1BW052200225ET-MAGNETVENTIL-NO-UV-VPalle
 W052200227ET-KOLBEN-FÜR-VENTIL-NO-UV-VPalle

Sonstige Teile

PosArt.-Nr.BenennungSerien-Nr.Bild
 W052100037ET-WAAGE-15KGalle
 W052200263ET-WAAGE-60KGalle
 W052200200ET-SCHLAUCH-PA11-SR-HL-4/6alle
 W052100039ET-SCHLAUCH-PA11-NEUTRALalle
 W052100054ET-SCHLAUCH-GRÜN-2/4alle
 W052100040ET-SCHLAUCH-PA11-BLAU-2/4alle
 W052100041ET-SCHLAUCH-BLAU-6/8alle
 W052100042ET-SCHLAUCH-PA11-ROT-2/4alle
 W052100043ET-SCHLAUCH-PU-GELB-4/6alle
 W052100044ET-SCHLAUCH-PU-BLAU-4/6alle
 W052100045ET-SCHLAUCH-KLAR-4/6alle
 W052100053ET-O-RING-FÜR-LEITUNGENalle
 W052200278ET-ABDECKKAPPE-USBalle
 W052200212ET-PAPIERROLLE-DRUCKERalle
 W052200215ET-STROMKABELalle
 W052100056ET-HAUPTPLATINEalle
 W052100057ET-STROMPLATINE-CPUalle
 W052200219ET-KONTROLLKNOPFalle
 W052100072ET-FOLIE-BEDIENTEILalle
 W052100049ET-MANOMETER-ROT/BLAU-RINGEalle

Zubehörteile

PosArt.-Nr.BenennungSerien-Nr.Bild
 W067100000ZB-HALTERSET-STICKSTOFF-FLASCHE-A-Y50alle
 W067100003ZB-ABDECKHAUBE-30-50-SERIEalle
 W067100005ZB-VERKLEIDUNG-TRANSPARENT-KIT-50alle
 W067100007ZB-STICKER-R513Aalle
 W067200030ZB-SCHLAUCHVERLÄNGERUNG-KIT-R134Aalle

Wartungsmaterial

PosArtikel-Nr.BenennungSerien-Nr.Bild
 W052100048Wartungskitalle
 W052200250Filtertrockner nicht einzeln lieferbar
- ist Bestandteil des Wartungspaketes
alle
 W052200279Dichtschraube1 inkl. Dichtringalle
 W052100096Dichtring1alle
