Ersatzteile Coolius 1000
Anmerkung:
Bitte beachten Sie, dass die Zeichnungen Teile enthalten können, die nicht in der Ersatzteilliste aufgelistet sind.
Diese Teile können nicht einzeln bestellt werden!
Zu Wartungsmaterial

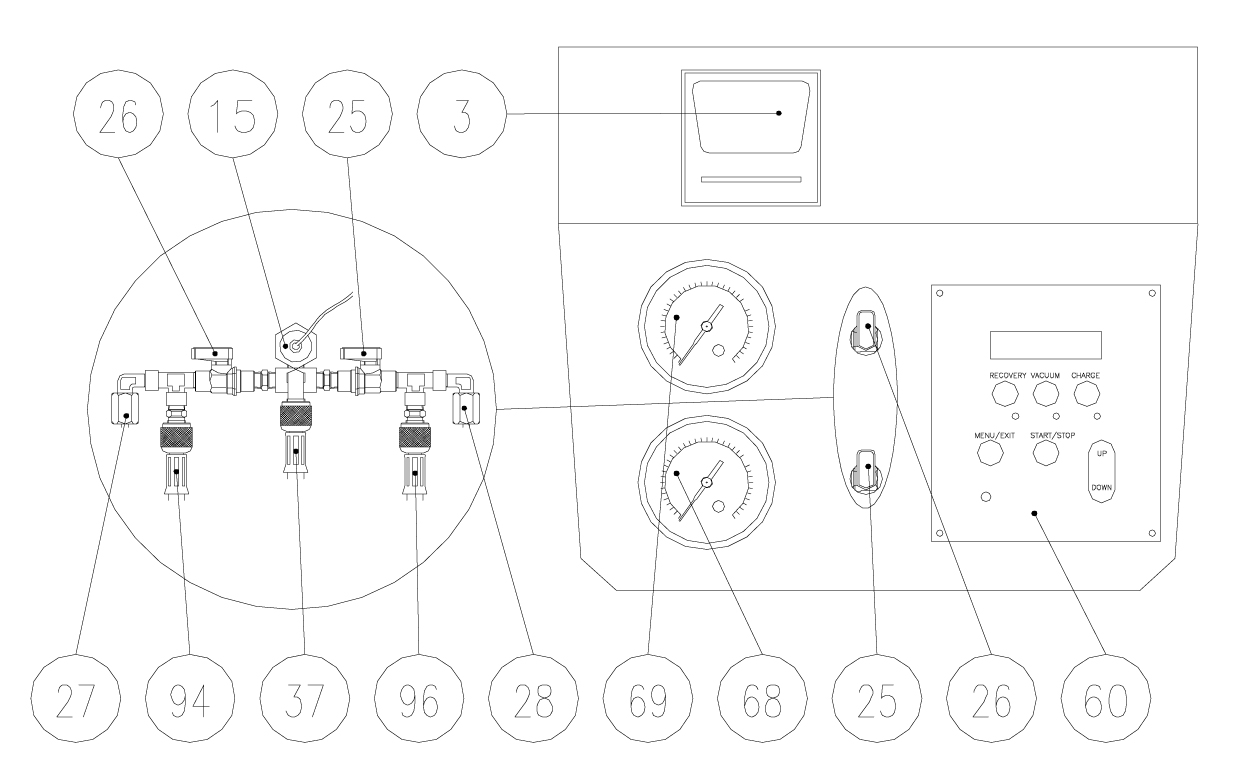

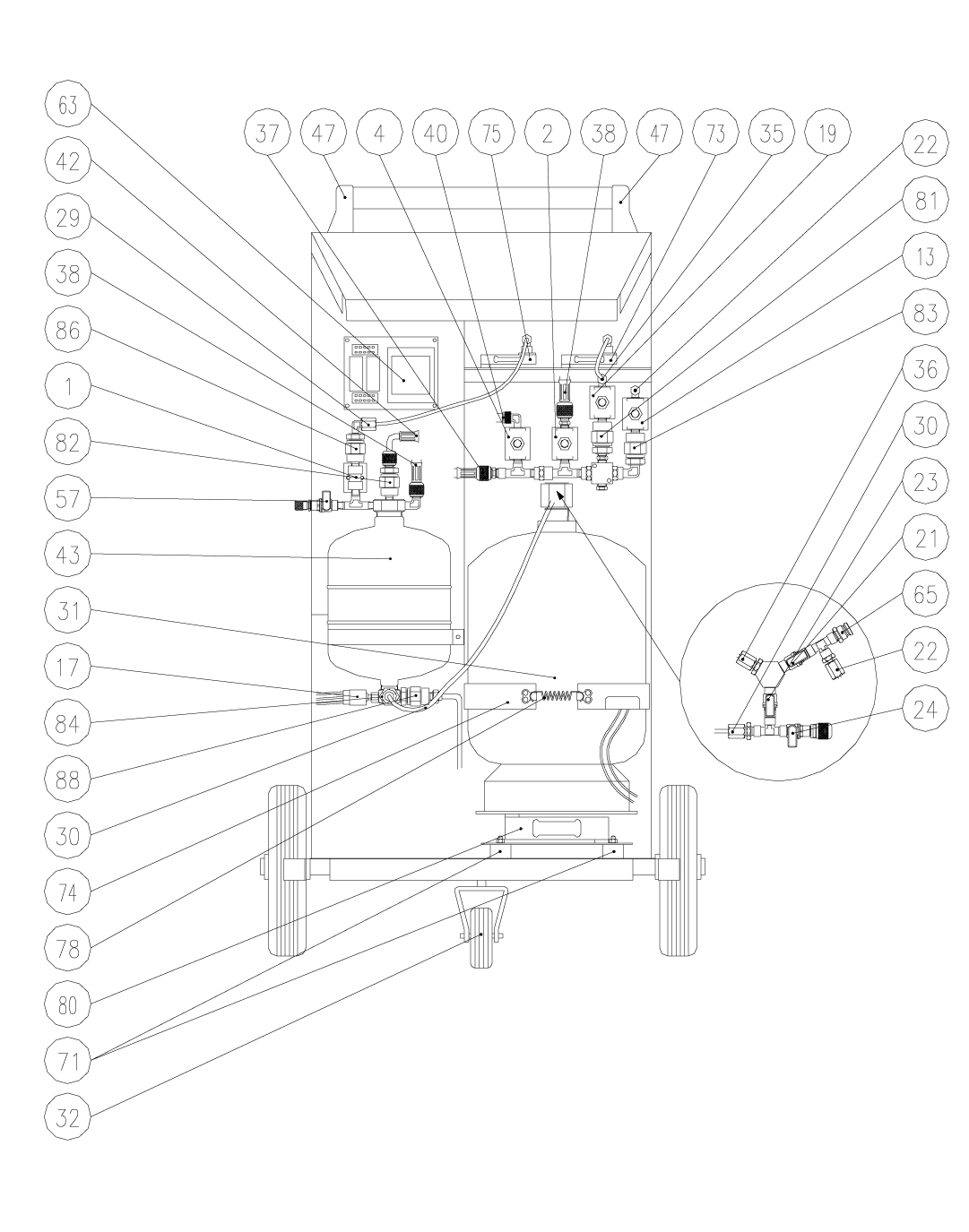

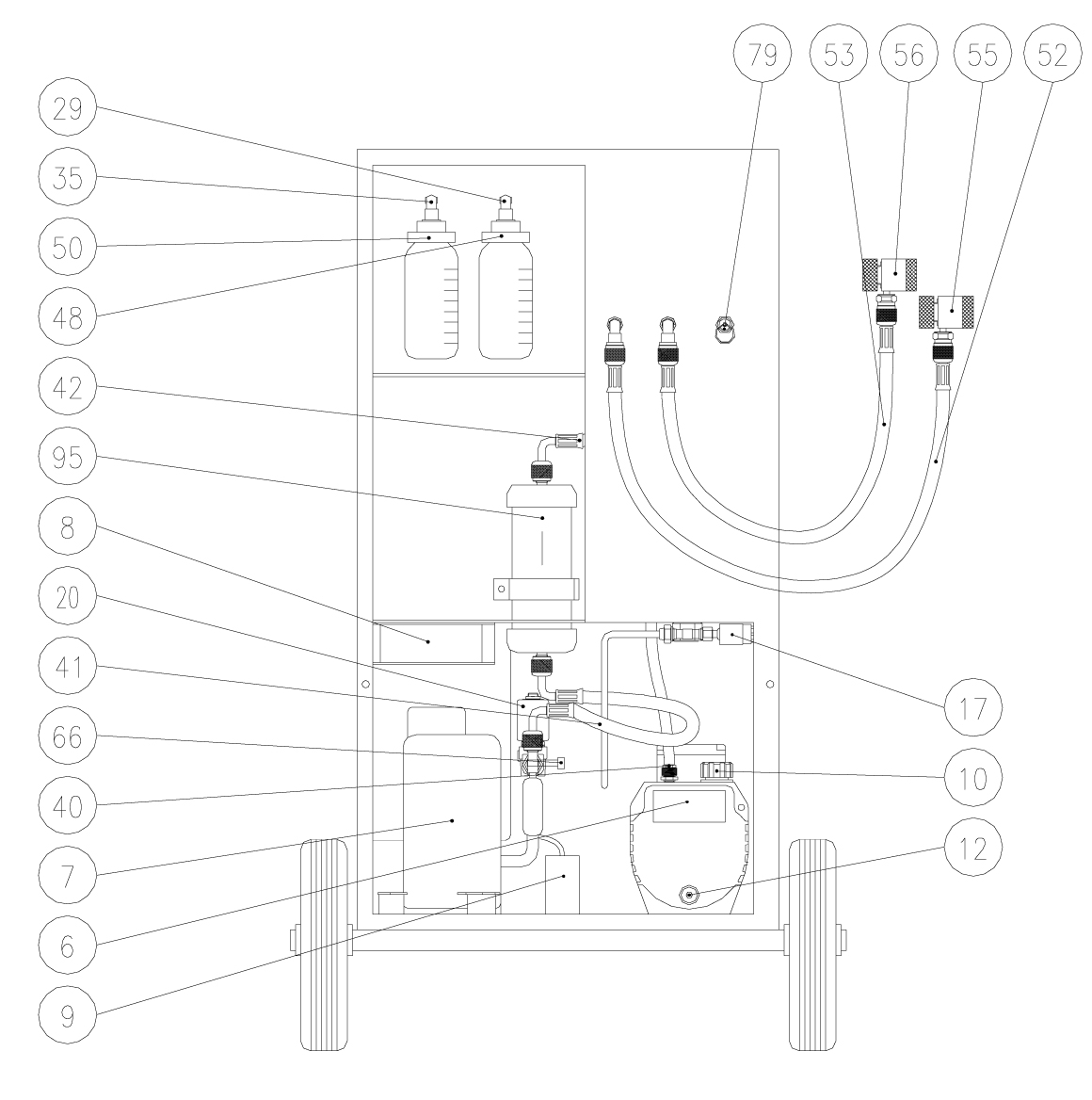

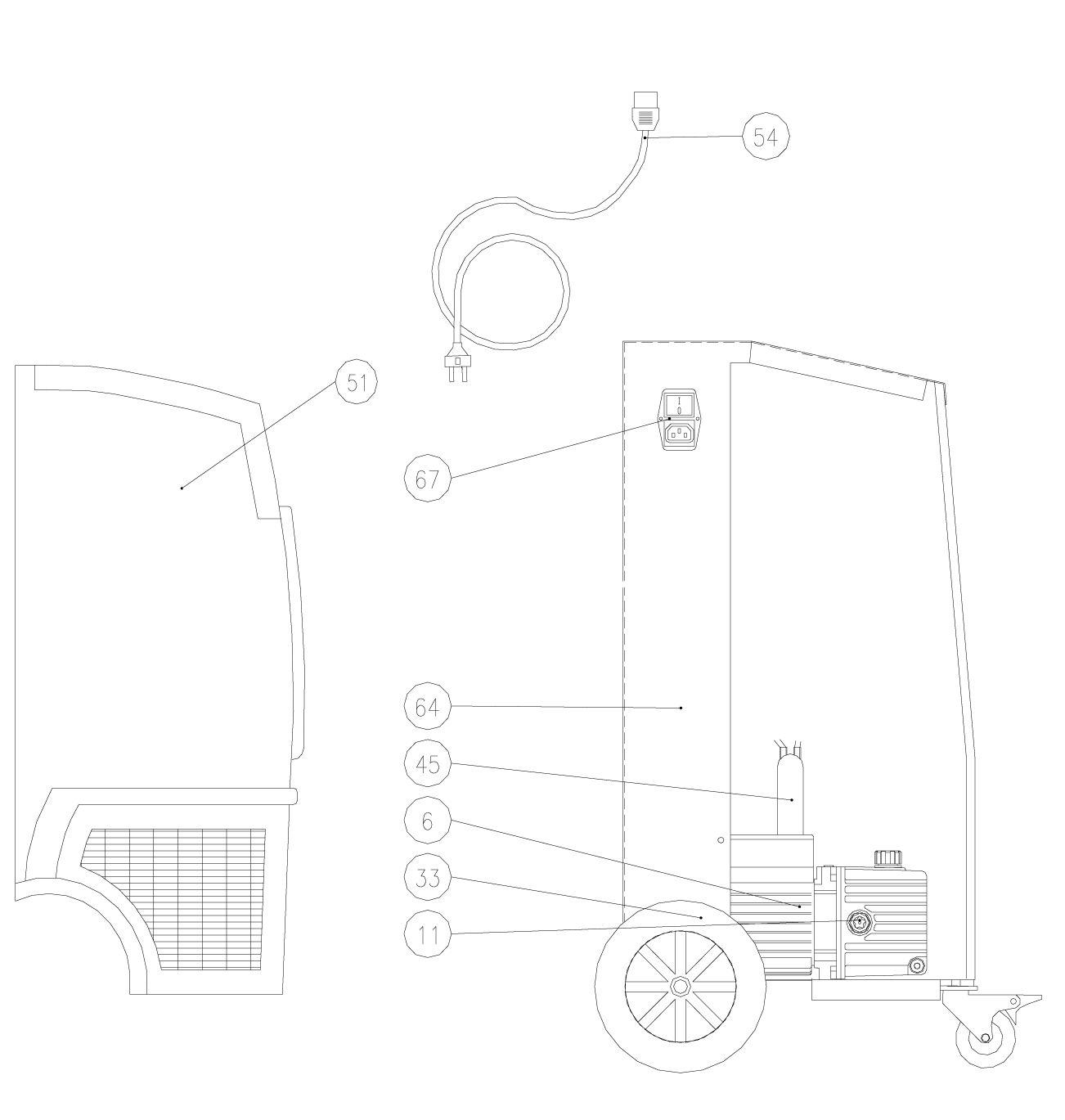

Geräteteile
| Pos | Artikel-Nr. | Benennung | Serien-Nr. | Bild |
|---|---|---|---|---|

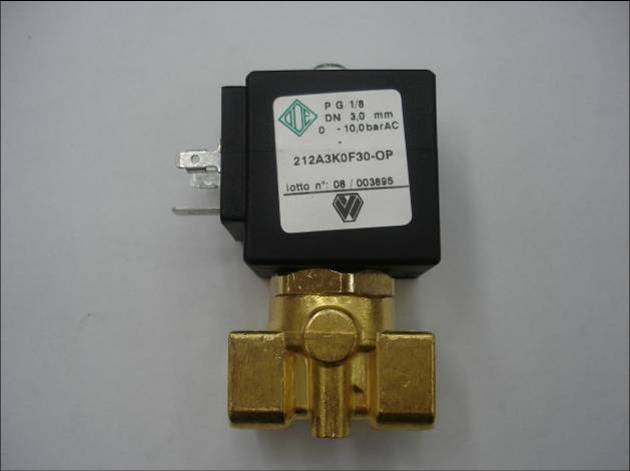

| 1 | 0707764007 | Magnetventil 1/8" | 1 - 1030 |  |
| 1 | W052200070 | Magnetventil 1/8" | ab 1031 |  |
| 2 | 0707764007 | Magnetventil 1/8" | 1 - 1030 | |
| 2 | W052200070 | Magnetventil 1/8" | ab 1031 | |

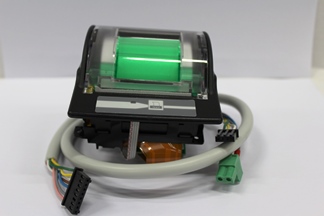

| 3 | W052200025 | Drucker | alle |  |
| 4 | 0707764007 | Magnetventil 1/8" | 1 - 1030 | |
| 4 | W052200070 | Magnetventil 1/8" | ab 1031 | |

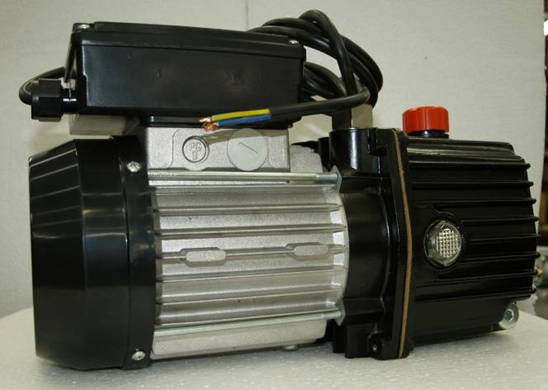

| 6 | 0707764259 | Vakuum Pumpe | 1 - 1180 |  |

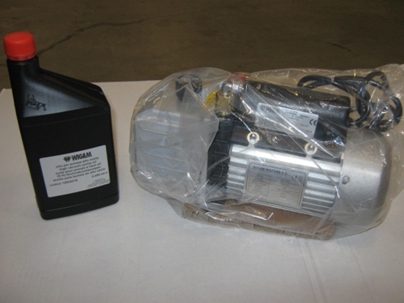

| 6 | W052200121 | Vakuum Pumpe | ab 1181 |  |
| 7 | W052200125 | Verdichter Kit | alle |  |
| 8 | W052200019 | Motor - Gebläse | alle |  |

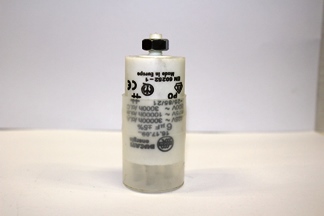

| 9 | W052200017 | Kondensator | alle |  |
| 13 | 0707764007 | Magnetventil 1/8" | 1 - 1030 | |
| 13 | W052200070 | Magnetventil 1/8" | ab 1031 | |
| 15 | W052200028 | Wandler - Druck - 1000 | alle |  |

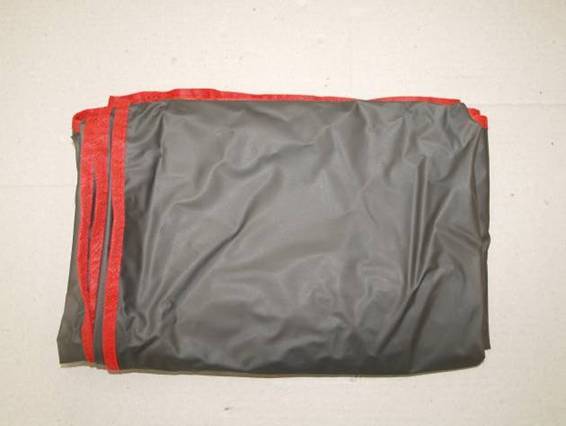

| W052200124 nicht mehr verfügbar! | Abdeckungshaube | alle |  | |

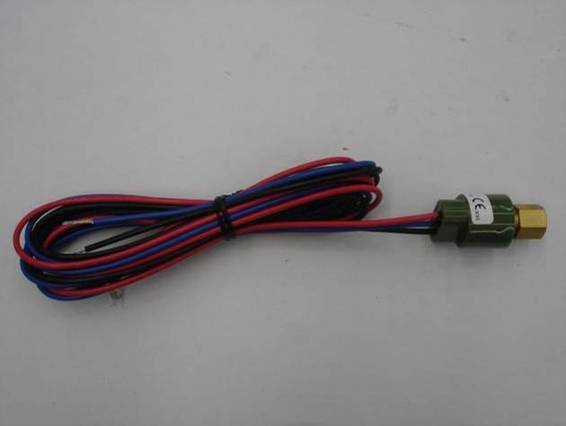

| 17 | 0900900603 | Sicherheits-Schalter | alle |  |
| 19 | 0707764007 | Magnetventil 1/8" | 1 - 1030 | |
| 19 | W052200070 | Magnetventil 1/8" | ab 1031 | |
| 20 | 0707764025 | Magnetventil 1/8" | 1 - 1030 | |
| 20 | W052200114 | Magnetventil 1/8" | ab 1031 | |

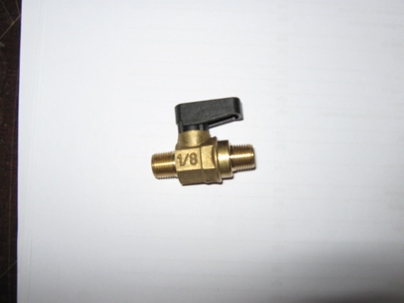

| 21 | 0707764258 | Ventil auf Kältemittelflasche | alle |  |

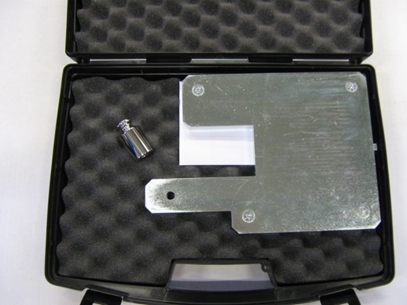

| 0900800606 | Kit Kalibiergewichte | alle |  | |

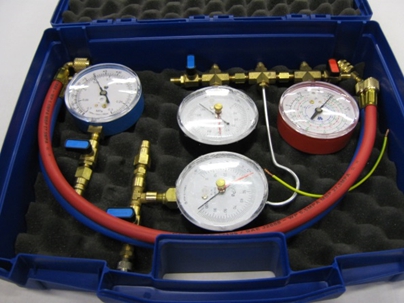

| nicht mehr verfügbar! | Kit Druckprüfmanometer | alle |  | |
| 22 | W052200089 | Kapillarrohr | alle |  |

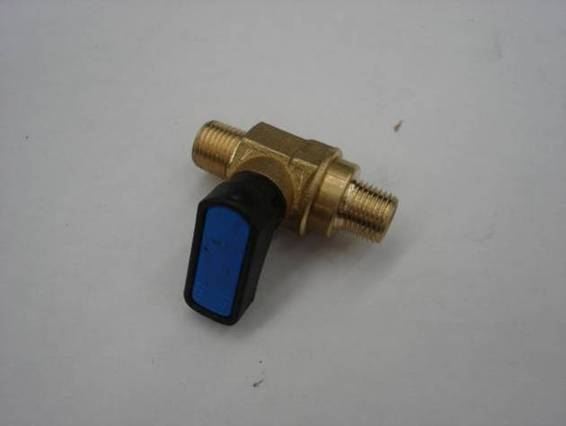

| 23 | 0707764208 | Ventil (Tank) | alle |  |

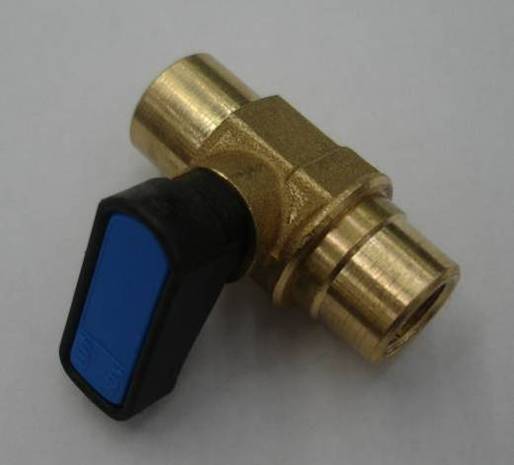

| 24 | 0707764001 | Serviceventil | alle |  |
| 25 | 0707764001 | Ventil 1/8" NPTf x 1/8" NPTf | alle | |
| 26 | 0707764001 | Ventil 1/8" NPTf x 1/8" NPTf | alle | |
| 27 | W052200089 | Kapillarrohr | alle | |
| 28 | W052200089 | Kapillarrohr | alle | |
| 29 | W052200089 | Kapillarrohr | alle | |
| 30 | W052200089 | Kapillarrohr | alle | |
| 31 | W052200020 | Flasche - Kältemittel - 1000 | alle | |

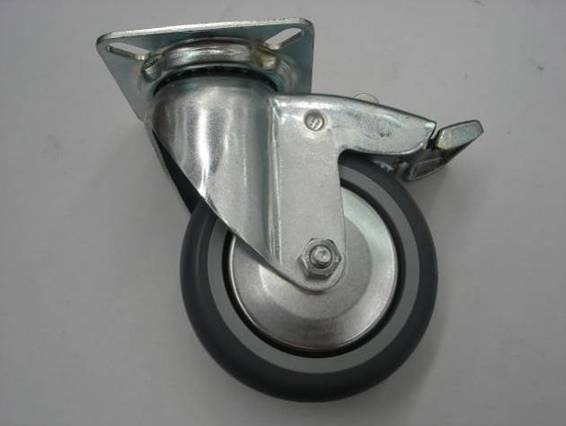

| 32 | W052200111 | Drehrad | alle |  |

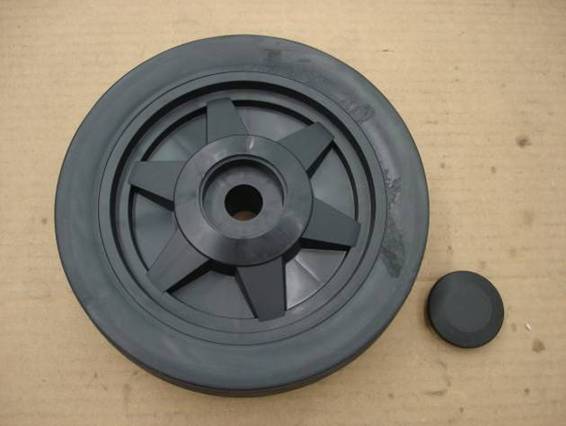

| 33 | 0707764214 | Rad Ø 20 cm | alle |  |
| 35 | W052200089 | Kapillarrohr | alle | |
| 36 | W052200089 | Kapillarrohr | alle | |
| 37 | 0707764031 | Schlauch | alle | |

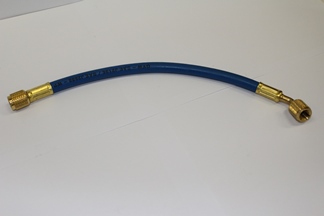

| 38 | W052200021 | Schlauch - Destiller | 1 - 1030 |  |
| 38 | W052200007 | Schlauch - Destiller | ab 1031 | |

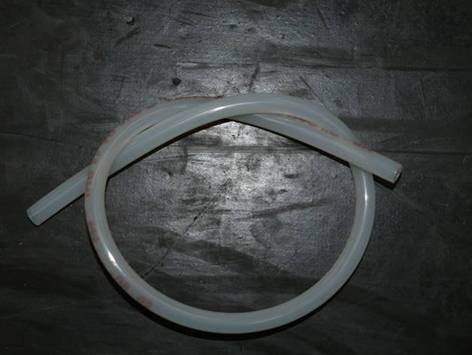

| 40 | 0707764220 | Vakuumschlauch | alle |  |
| 41 | W052200022 | Schlauch - Verdichter - 1000 | alle | |
| 42 | W052200032 | Schlauch - Destiller - Filtertrockner | alle | |
| 43 | W052200023 | Destiller | 1 - 1030 | |
| 43 | W052200127 | Destiller | ab 1031 | |

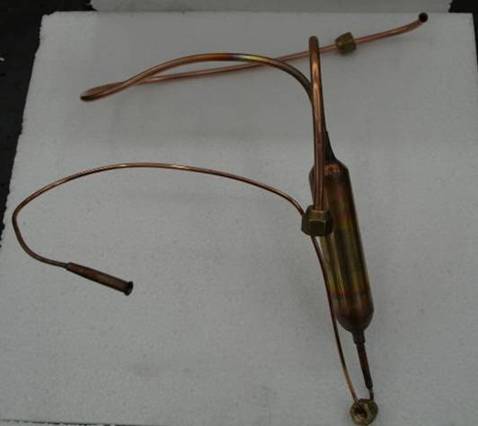

| 45 | 0707764225 | Verdichter Schmiermittel Destiller | alle |  |
| 45 | W052200282 | Kupferbauteil mit Drossel | ab SN 1381 | |

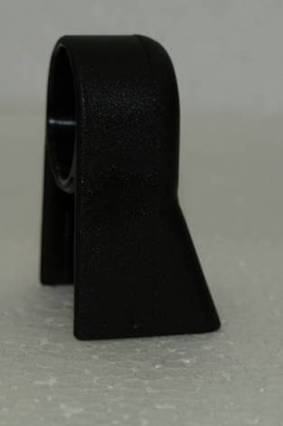

| 47 | 0707764227 | Griffleiste | alle |  |
| 48 | W052200113 | Ölablassbehälter inkl. Deckel (schwarz) | alle |  |

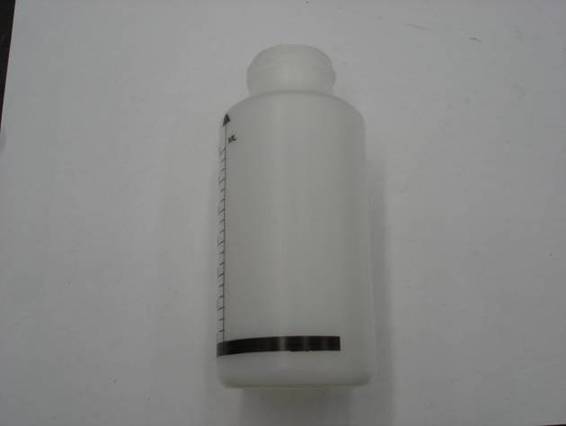

| 50 | W052200113 | Öl-Messbehälter inkl. Deckel (schwarz) | alle |  |

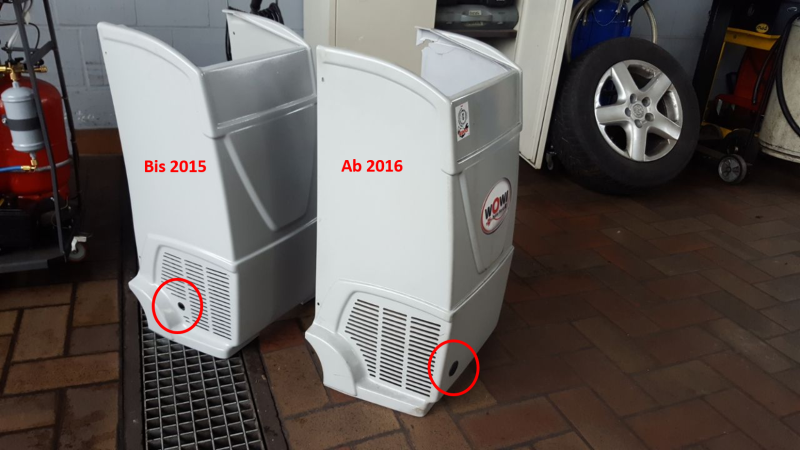

| 51 | W052200029 nicht mehr verfügbar! | Gehäuse - Grau | bis Baujahr Ende 2015 |  |
| 51 | W052200192 nicht mehr verfügbar! | Gehäuse - Grau | ab Baujahr 2016 | |

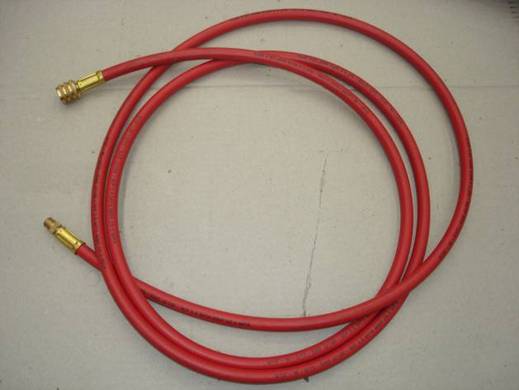

| 52 | 0707764228 | Hochdruckschlauch 3000 mm | alle |  |
| 52 | W067000002 | Hochdruckschlauch 6000 mm | alle |  |

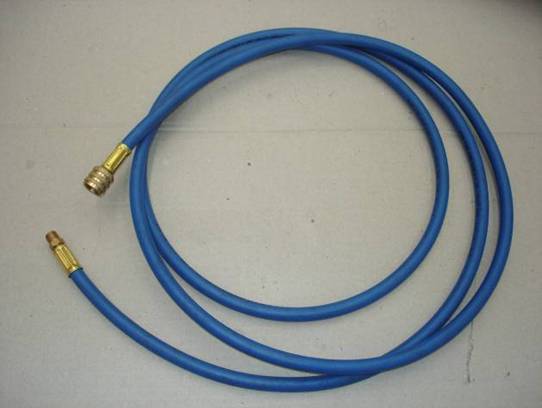

| 53 | 0707764229 | Niederdruckschlauch 3000 mm | alle |  |
| 53 | W067000003 | Niederdruckschlauch 6000 mm | alle |  |
| 0900901698 | Winkelverbinder 1/8" x 1/8" 05056002 | alle |  | |
| 0900901699 | Anschlussgewinde für Services 5061004 | alle |  | |
| 54 | W052200090 | Netzstecker mit Kabel (Europa Standard) | alle |  |
| 55 | 0707764019 | Hochdruck-Schnellkupplung | alle |  |

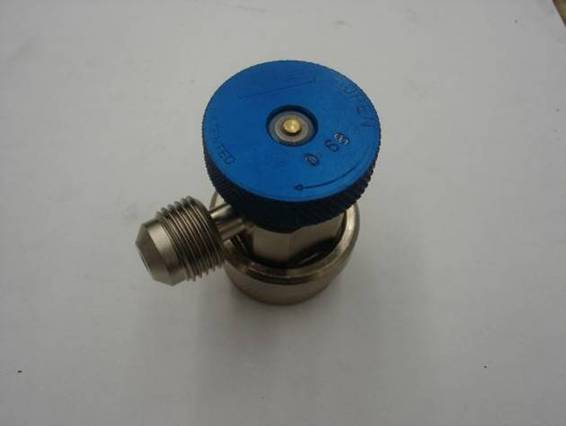

| 56 | 0707764020 | Niederdruck-Schnellkupplung | alle |  |

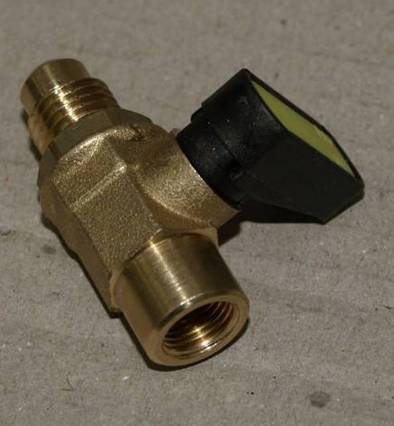

| 57 | 0707764041 | Ablassventil am Destiller | alle |  |

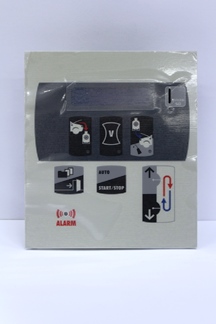

| 60 | W052200135 nicht mehr verfügbar! | Konsole mit SD Kartenschacht | alle |  |
| 60 | W052200194 | ET-KONSOLE-KOMPLETT-COOLIUS1000-USB | ab 1CO152181 | |
| W067200035 | Datenbankupdate | alle | ||

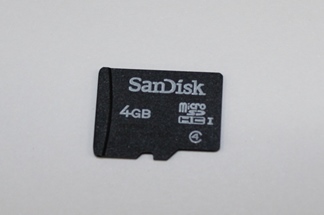

| W052200136 | Mikro SD Karte Datenbank | alle |  | |
| W052200141 nicht mehr verfügbar! | Folie Manometer | alle |  | |
| W052200142 | Folie Bedienung | alle |  | |

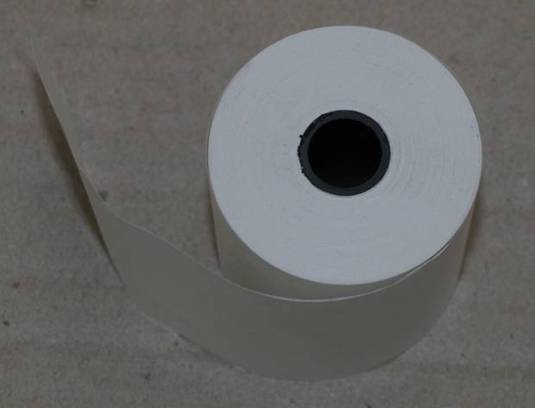

| 61 | 076495 002 | Papierrolle-Klima-Drucker | alle |  |
| 62 | W052200026 | Karte-Speicher-1000-Datenbank | alle |  |
| 63 | W052200027 | Netzteil - 1000 | alle |  |
| 66 | W052200129 | Schnellkupplung Verdichter | alle | |
| W052200130 | Anschluss Verdichter | 1 - 1030 | ||
| 67 | W052200001 | Schalter - Haupt - 2000 | alle |  |

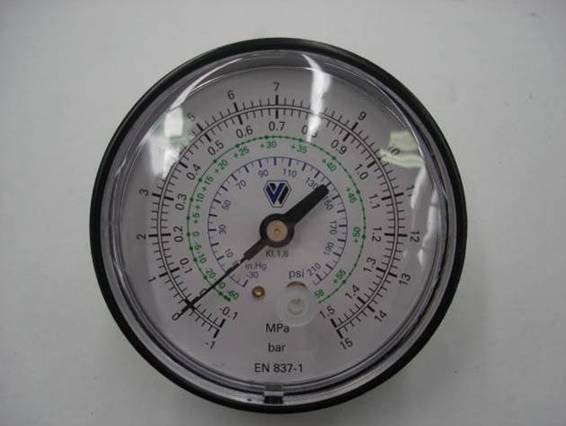

| 68 | W052200077 | Niederdruck-Manometer | alle |  |

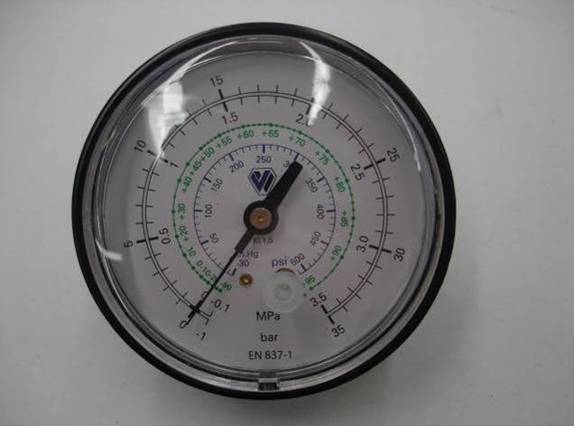

| 69 | W052200078 | Hochdruck-Manometer | alle |  |
| 71 | W052200030 | Gummi - Satz - 4 | alle |  |

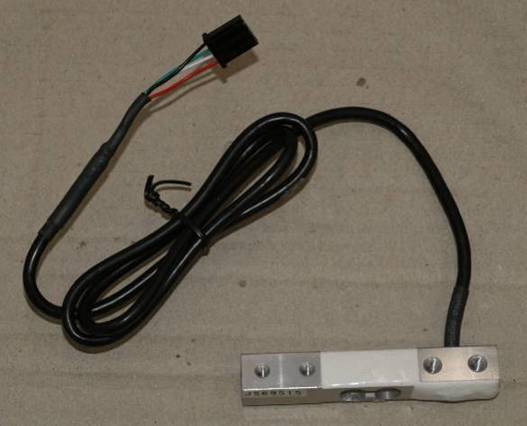

| 73 | 0707764232 | Wiegezelle | alle |  |

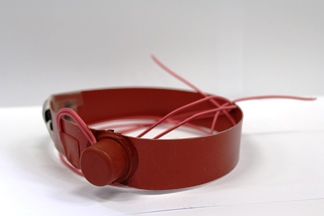

| 74 | 0707764253 | Heizelement an der Flasche | alle |  |
| 75 | 0707764232 | Wiegezelle | alle |  |

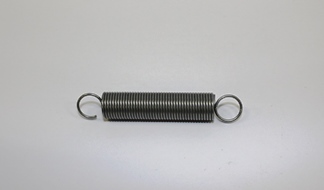

| 78 | 0900900607 | Feder für Heizelement | alle |  |
| 79 | 0900900613 | Sicherheitsventil | alle |  |
| 80 | 0707764235 | Wiegezelle | alle |  |
| 81 | 0707764006 | Sicherheitsventil | 1 - 1030 |  |
| 81 | W052200079 | Sicherheitsventil | ab 1031 | |
| 82 | 0707764006 | Sicherheitsventil | alle | |
| 83 | 0707764006 | Sicherheitsventil | 1 - 1030 | |
| 83 | W052200079 | Sicherheitsventil | ab 1031 | |
| 84 | 0707764006 | Sicherheitsventil | alle | |
| 86 | 0707764006 | Sicherheitsventil | 1 - 1030 | |
| 86 | W052200079 | Sicherheitsventil | ab 1031 | |
| 88 | 0707764006 | Sicherheitsventil | alle | |
| 89 | W052200089 | Kapillarrohr | alle | |
| 90 | W052200128 | Schlauch - Verdichter | ab 1031 | |

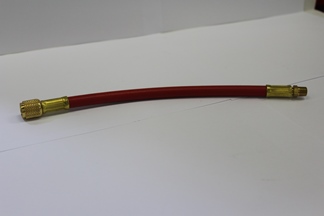

| 94 | W052200033 | Schlauch - Hochdruckseite | alle |  |
| 95 | 0707764052 | Filtertrockner | alle |  |

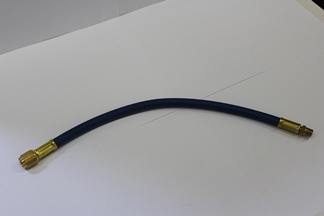

| 96 | W052200034 | Schlauch - Niederdruckseite | alle |  |
| 102 | 0900901694 | Verbindungsstück gerade | alle |  |
| 103 | 0900901693 | T-Stück Gewindeverbinder | alle |  |
| 104 | 0900910695 | Alu Gewindeblock | alle |  |
Wartungsmaterial
| Pos | Artikel-Nr. | Benennung | Serien-Nr. | Bild |
|---|---|---|---|---|
| 0900800609 | Wartungskit | alle |  | |
| 0707764052 | Filtertrockner | alle |  | |
| 0900900605 | Ölablassfilter | alle |  | |
| W052200123 | Dichtung 3/8" | alle |  | |
| W052200122 | Dichtung 1/4" | alle |  | |
| W052200279 | Dichtschraube1 inkl. Dichtring | alle |  | |
| W052200280 | Dichtschraube2 | alle |  | |
| W052200281 | Dichtring2 | alle |  | |
| 0892764300 | Würth Vakuumpumpenöl ISO 12 - 2 St. bestellen! | alle |
