WEL 228BF

Für das entsprechende Ersatzteil wählen Sie bitte die jeweilige Baugruppe aus.

Auswahl der Baugruppe
Schalttafel
Hebebühne







Schalttafel

Anmerkung:

Bitte beachten Sie, dass die Zeichnungen Teile enthalten können, die nicht in der Ersatzteil-Liste aufgelistet sind.

Diese Teile können nicht einzeln bestellt werden!

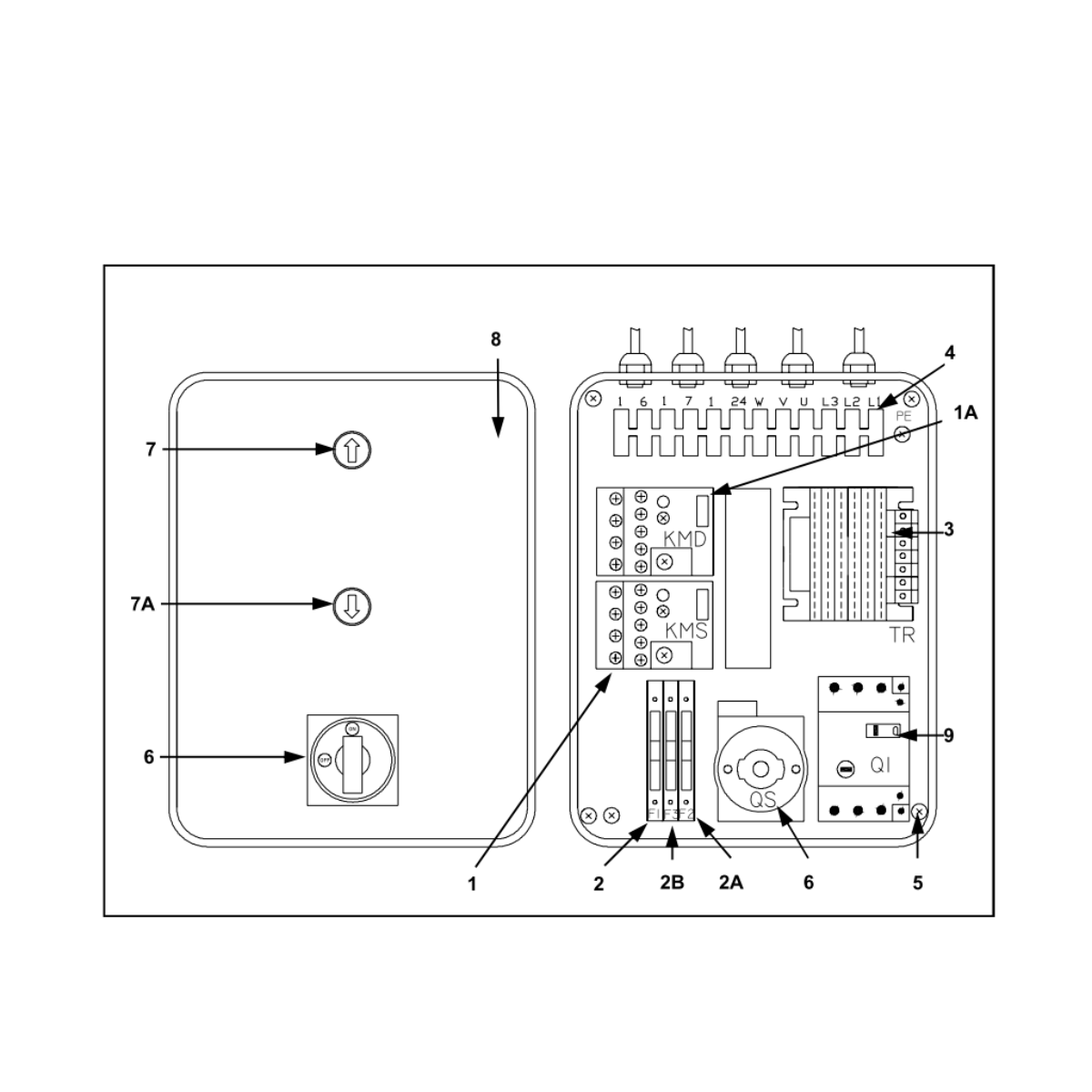

Explosionszeichnung WEL 228BF Schalttafel

Zum Vergrößern klicken
PosArtikel-Nr.BenennungSerien-Nr.Bild
1W111400034ET-KONTAKTalle
2W111400051ET-SICHERUNGalle
2W111400057ET-HALTERalle
2bW111400036ET-SICHERUNGalle
3W111400035ET-TRAFOalle
6W111400055ET-SCHALTERalle
7W111400053ET-SCHALTERalle
7W111400054ET-KNOPFalle
9W111400037ET-OEFFNERalle

Hebebuehne

Anmerkung:

Bitte beachten Sie, dass die Zeichnungen Teile enthalten können, die nicht in der Ersatzteil-Liste aufgelistet sind.

Diese Teile können nicht einzeln bestellt werden!

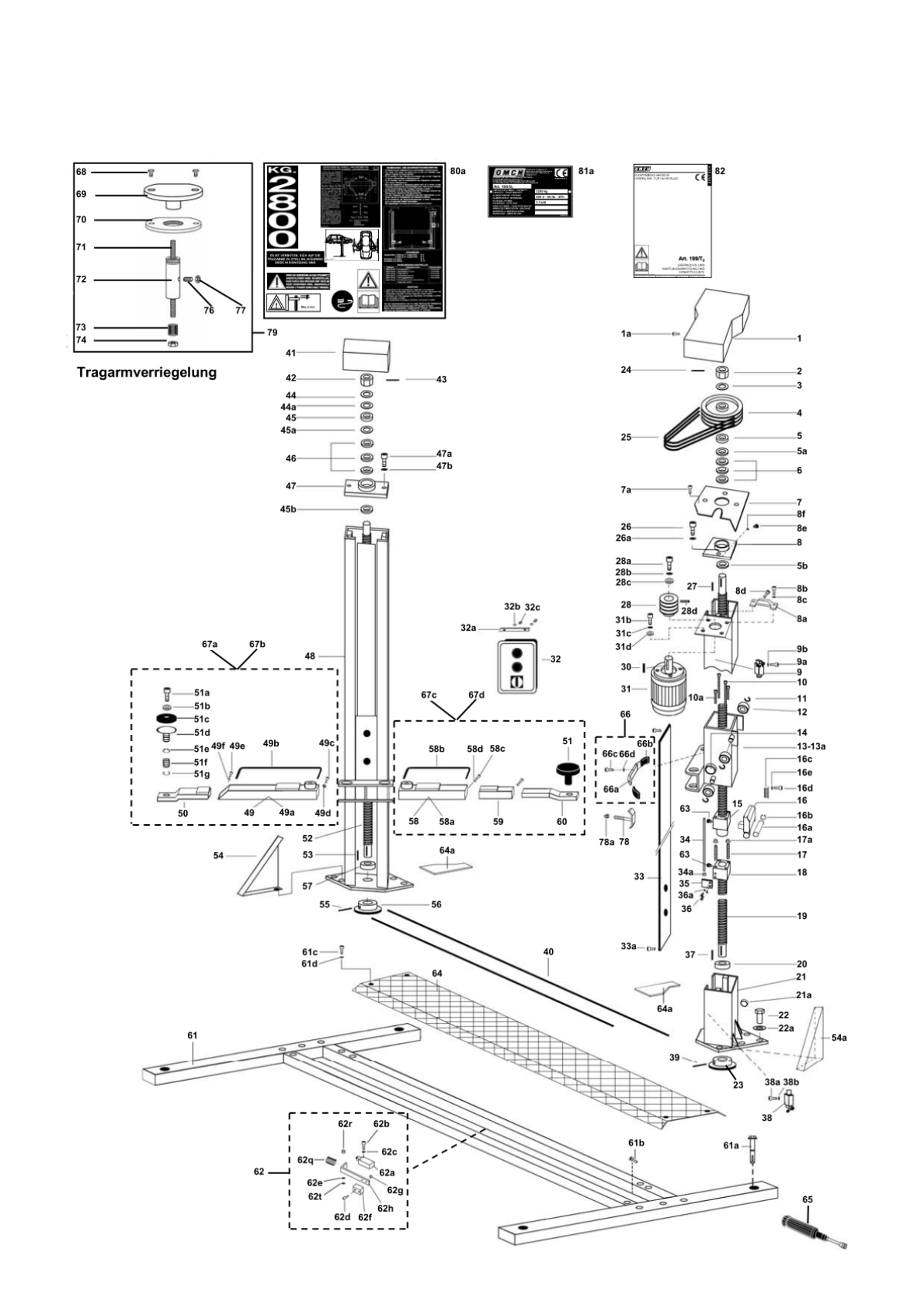

Explosionszeichnung WEL 228BF Hebebühne

Zum Vergrößern klicken
PosArtikel-Nr.BenennungSerien-Nr.Bild
5W111400042ET-LAGERalle
6W111400043ET-LAGERalle
9W111400058ET-ENDSCHALTERalle
12W111400039ET-BLOCKalle
23W111400033ET-KETTENRADalle
25W111400045ET-RIEMENalle
51cW111400041ET-PLATTEalle
57W111400032ET-LAGERalle
62aW111400038ET-SCHALTERalle
62fW111400031ET-GLEITSTEINalle
65W111400040ET-PUMPEalle
​ ​
