WTM 250

Auswahl der Baugruppe
Rahmen
Arm waagrecht und senkrecht
4 Fußsteuervorrichtung
Wulstabdrückvorrichtung
Montierwerkzeuge
Selbstzentriertisch für Motorradräder
Motor-Verminderer Gruppe
Luft Schmiergruppe







Rahmen

Anmerkung:

Bitte beachten Sie, dass die Zeichnungen Teile enthalten können, die nicht in der Ersatzteil-Liste aufgelistet sind.

Diese Teile können nicht einzeln bestellt werden!

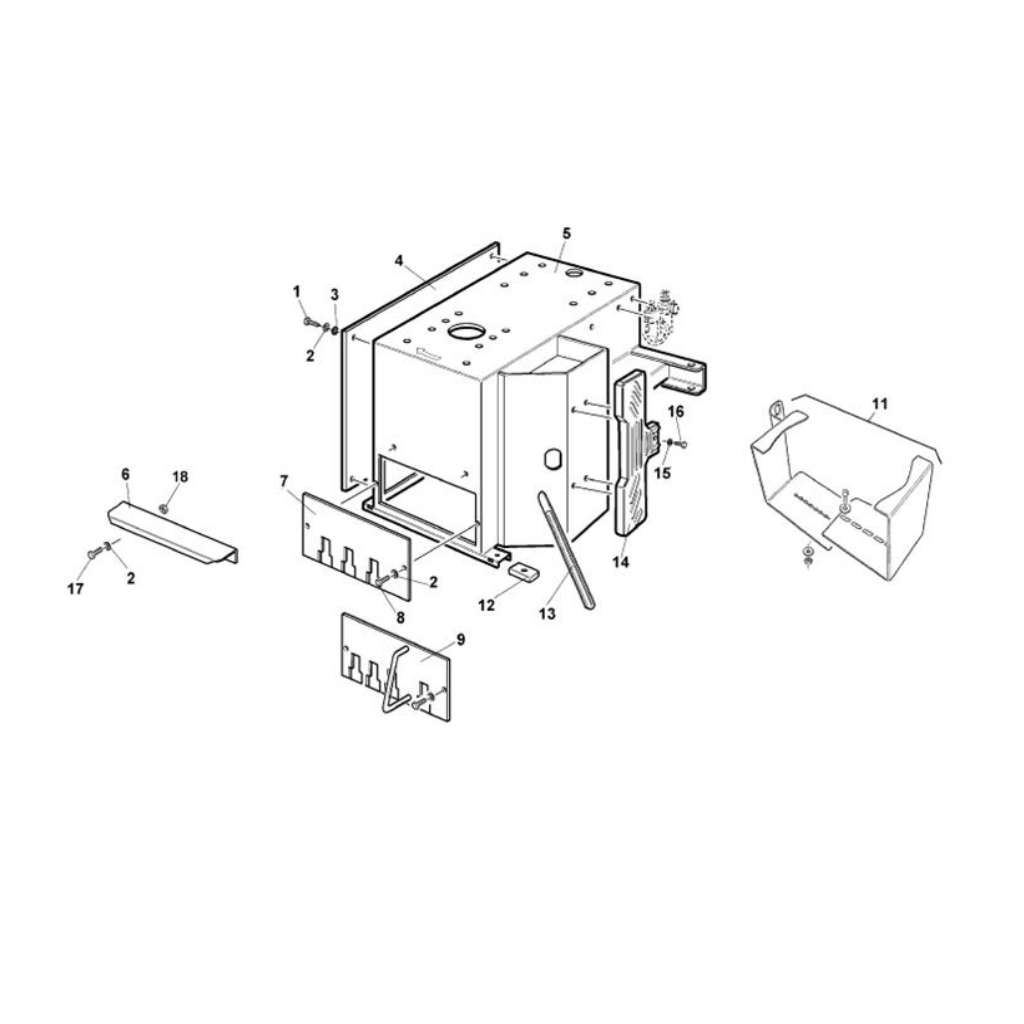

Explosionszeichnung Vollansicht

Zum Vergrößern klicken

PosArtikel-Nr.BenennungSerien-Nr.Bild
4W342600853ET-BLECH-SEITEalle

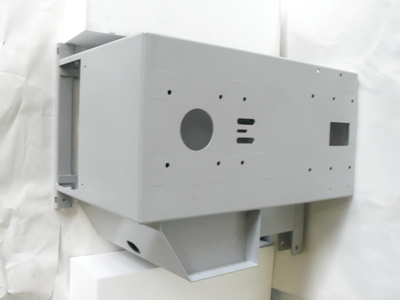

5W342600854ET-RAHMENalle

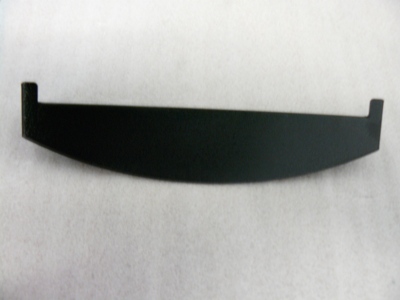

6W342600880ET-SCHUTZ-PEDALalle

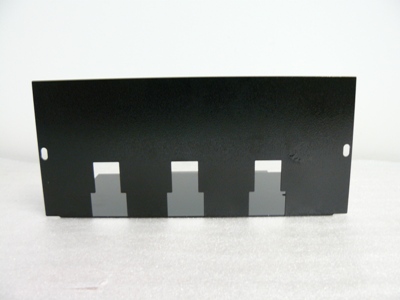

7W342600879ET-TRAEGER-PEDALalle

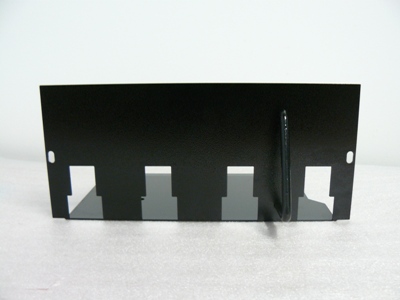

9W342600883ET-TRAEGER-PEDALalle
11W342600068ET-HALTER-SCHMIERUNGalle

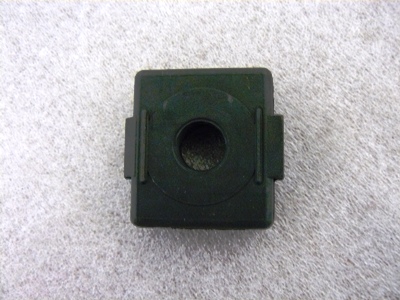

12W342600159ET-FUSSalle
13W342600205ET-HEBEL-DRUCKalle

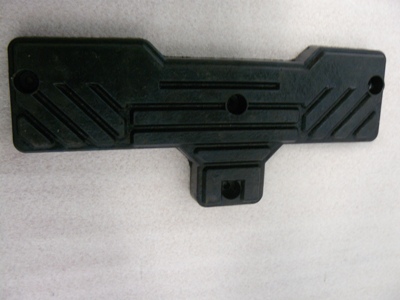

14W342600160ET-HALTER-RADalle

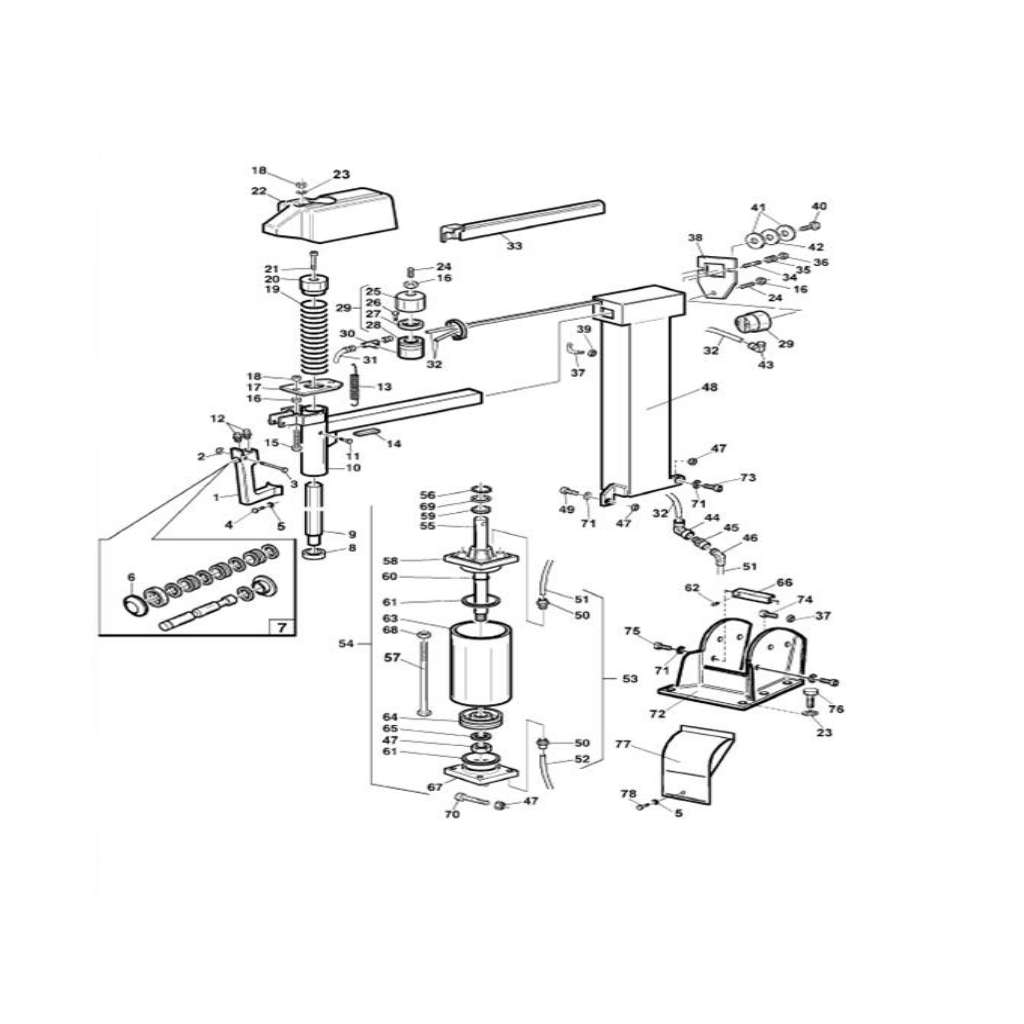

Arm waagrecht und senkrecht

Anmerkung:

Bitte beachten Sie, dass die Zeichnungen Teile enthalten können, die nicht in der Ersatzteil-Liste aufgelistet sind.

Diese Teile können nicht einzeln bestellt werden!

Explosionszeichnung Vollansicht

Zum Vergrößern klicken

PosArtikel-Nr.BenennungSerien-Nr.Bild
1W342600954ET-GRIFF-SPERREalle
6W342600955ET-ABDECKUNG-KUNSTSTOFFalle
7W342600018ET-SET-ARMSTEUERUNGalle
8W342600337ET-KAPPE-DAEMPFERalle
9W342600956ET-ARM-HEX-SW36-L620alle
10W342600957ET-ARM-HORIZONTALalle
12W342600506ET-KUPPLUNG-1/8ZOalle
13W342600170ET-FEDERalle
14W342600958ET-DAEMPFERalle
17W342600959ET-BLECH-ARM-FIXIERUNGalle
19W342600960ET-FEDERalle
20W342600126ET-GRIFF-ARMalle
22W342600961ET-DECKEL-OBENalle
25W342600603ET-GEHAEUSE-ZYLINDER-D60alle
27W342600601ET-O-RINGalle
28W342600602ET-KOLBEN-D60alle
29W342600081ET-ZYLINDER-SPERREalle
30W342600503ET-KUPPLUNG-1/8ZOalle
31W342600215ET-SCHLAUCH-4X2-L220alle
32W342600214ET-SCHLAUCH-4X2,7-L2200alle
33W342600182ET-FUEHRUNGalle

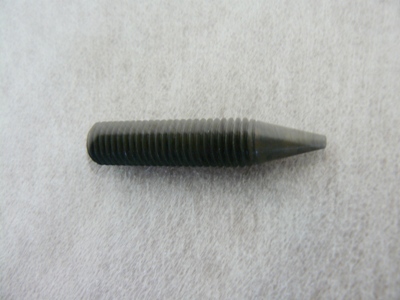

34W342600283ET-SCHRAUBE-M12X60alle
35W342600571ET-FEDER-26X25alle
37W342600261ET-HAKENalle
38W342600282ET-KLAMMERalle

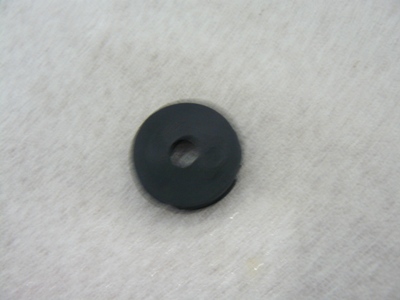

42W342600140ET-SCHEIBEalle
43W342600504ET-KUPPLUNG-1/8ZOalle
44W342600500ET-KUPPLUNG-1/8ZOalle
46W342600538ET-KUPPLUNG-SCHNELL-1/8ZOalle
48W342600962ET-ARM-VERTIKALalle
49W342600146ET-STIFT-M12X50alle
50W342600537ET-KUPPLUNG-SCHNELL-1/8ZOalle
51W342600144ET-SCHLAUCH-6X4-L1200alle
52W342600143ET-SCHLAUCH-6X4-L840alle
53W342600014ET-ZYLINDER-KIPPENalle
54W342600007ET-ZYLINDER-KIPPENalle
55W342600183ET-STANGE-ZYLINDER-L309alle
56W342600468ET-RING-DIN471-30alle
58W342600173ET-FLANSCHalle
59W342600469ET-RING-GUMMIalle
60W342600599ET-O-RING-D20,29XH2,62alle
61W342600593ET-O-RING-D68,26XH3,53alle
63W342600218ET-GEHAEUSE-ZYLINDER-20ZO-L135alle
64W342600526ET-KOLBEN-D75alle
66W342600252ET-DISTANZSTUECKalle
67W342600172ET-FLANSCHalle
72W342600881ET-TRAEGER-ARMalle
77W342600256ET-SCHUTZ-VORNEalle

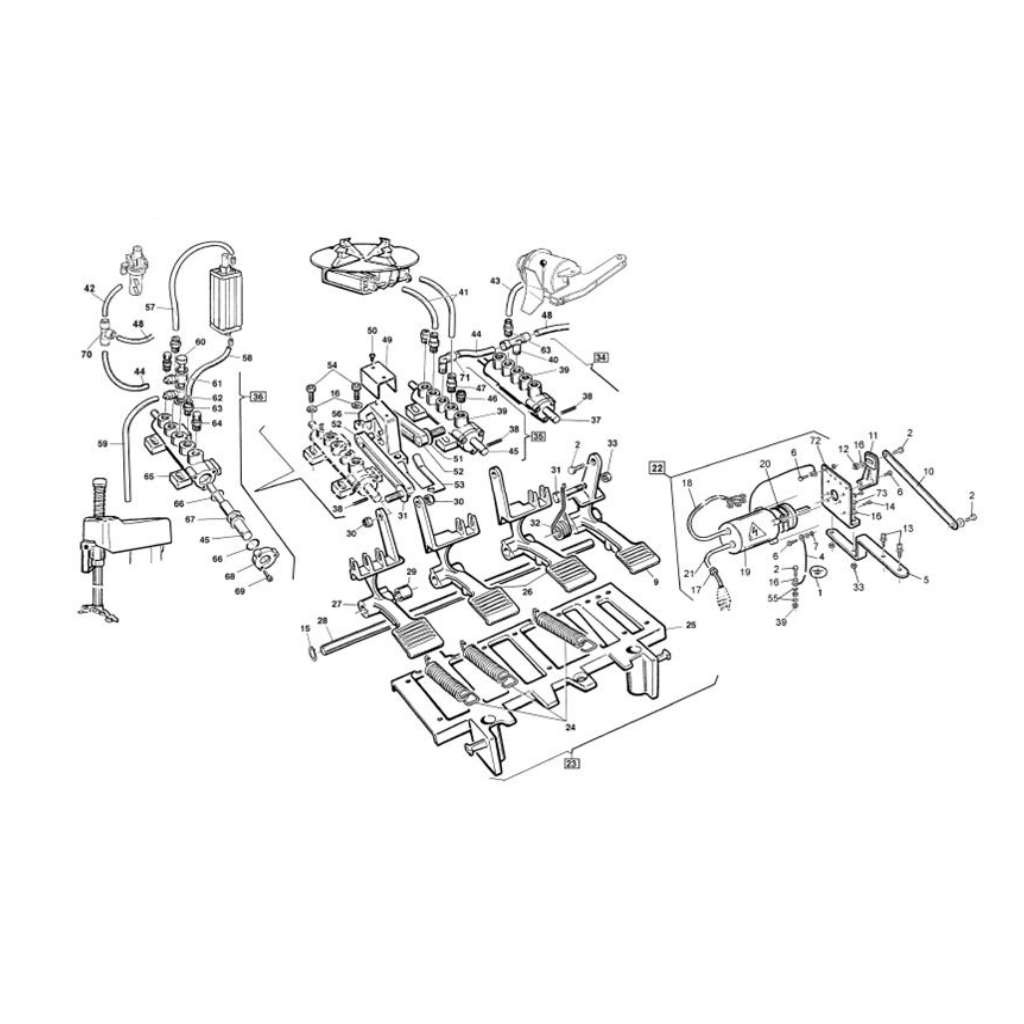

4 Fußsteuervorrichtung

Anmerkung:

Bitte beachten Sie, dass die Zeichnungen Teile enthalten können, die nicht in der Ersatzteil-Liste aufgelistet sind.

Diese Teile können nicht einzeln bestellt werden!

Explosionszeichnung Vollansicht

Zum Vergrößern klicken

PosArtikel-Nr.BenennungSerien-Nr.Bild
1W342600190ET-AUFKLEBERalle
4W342600009ET-KABEL-MASSE-L340alle
5W342600279ET-HALTER-WINKELalle
9W342600164ET-PEDAL-WECHSELalle
10W342600278ET-STANGEalle
11W342600963ET-HEBEL-DRUCKalle
15W342600775ET-RING-DIN471-12alle
17W342600852ET-SPERRE-KABELDURCHGANG-D9alle
18W342600001ET-KABEL-L1500alle
18 AW342600964ET-KABELalle
19W342600280ET-HALTER-WINKELalle
20W342600838ET-SCHALTER-32Aalle
21W342600002ET-KABEL-3PHalle
21 AW342600965ET-KABEL-1PHalle
22W342600966ET-SCHALTER-3PHalle
22 AW342600967ET-SCHALTER-1PHalle
23W342600968ET-PEDAL-ZSBalle
24W342600969ET-FEDER-PEDALalle
25W342600167ET-RAHMEN-PEDALalle
26W342600165ET-PEDAL-TISCHalle
27W342600166ET-PEDAL-KIPPENalle
28W342600187ET-STIFT-L337alle
29W342600213ET-BUCHSE-D18X12,5X21alle
32W342600132ET-FEDER-PEDALalle
34W342600970ET-VENTILalle
35W342600005ET-VENTILalle
36W342600006ET-VENTIL-KIPPENalle
37W342600178ET-STIFTalle
38W342600718ET-STIFT-4X24-ISO8752alle
39W342600004ET-VENTILalle
40W342600522ET-ANSCHLUSS-6410-1/8ZO-8alle
41W342600466ET-SCHLAUCH-8X6-L750alle
42W342600149ET-SCHLAUCH-8X6-L1000alle
43W342600133ET-SCHLAUCH-6X4-L480alle
44W342600179ET-SCHLAUCH-8X6-L100alle
45W342600177ET-STIFTalle
46W342600542ET-DAEMPFER-SCHALL-1/8ZOalle
47W342600534ET-KUPPLUNG-SCHNELL-1/8ZO-8alle
48W342600135ET-SCHLAUCH-8X6-L350alle
49W342600604ET-FUEHRUNG-PLEUELalle
51W342600785ET-FEDER-8,2X18X1alle
52W342600606ET-STANGE-PLEUELalle
53W342600605ET-FEDER-GABELalle
56W342600607ET-FUEHRUNG-NOCKEalle
57W342600144ET-SCHLAUCH-6X4-L1200alle
58W342600136ET-SCHLAUCH-6X4-L750alle
59W342600141ET-SCHLAUCH-6X4-L2200alle
63W342600537ET-KUPPLUNG-SCHNELL-1/8ZOalle
65W342600153ET-VENTILalle
66W342600597ET-O-RING-D9,8XH3,85alle
67W342600154ET-DISTANZSTUECKalle
68W342600155ET-FLANSCHalle
70W342600517ET-ANSCHLUSS-SCHNELLalle
71W342600536ET-KUPPLUNG-SCHNELL-1/8ZO-8alle
72W342600099ET-HALTERUNG-WECHSLERalle

Wulstabdrueckvorrichtung

Anmerkung:

Bitte beachten Sie, dass die Zeichnungen Teile enthalten können, die nicht in der Ersatzteil-Liste aufgelistet sind.

Diese Teile können nicht einzeln bestellt werden!

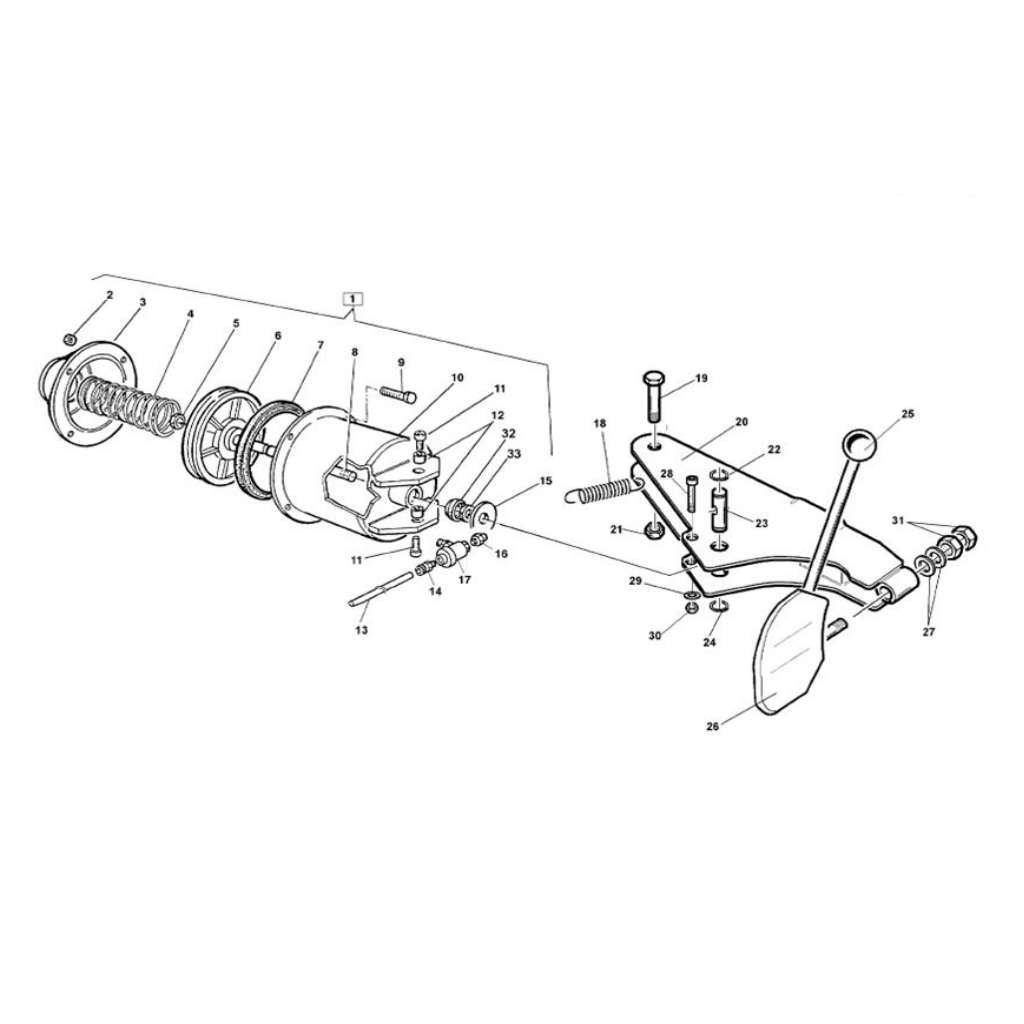

Explosionszeichnung Vollansicht

Zum Vergrößern klicken

PosArtikel-Nr.BenennungSerien-Nr.Bild
1W342600971ET-ZYLINDER-ABDRUECKER-ZSBalle
3W342601019ET-SCHEIBEalle
4W342600972ET-FEDERalle
6W342600973ET-KOLBENalle
7W342601053ET-RINGalle
8W342600974ET-STANGE-KOLBEN-D16L465alle
10W342600975ET-ZYLINDER-ABDRUECKERalle
12W342600130ET-BUCHSEalle
13W342600133ET-SCHLAUCH-6X4-L480alle
14W342600537ET-KUPPLUNG-SCHNELL-1/8ZOalle
15W342600976ET-DAEMPFER-16,5X59X5alle
16W342600523ET-DAEMPFER-1/4ZOalle
17W342600543ET-VENTIL-SCHNELL-1/4ZOalle
18W342600129ET-FEDER-ARMalle
20W342600977ET-ARM-ABDRUECKERalle
22W342600817ET-RING-DIN471-30alle
23W342600978ET-STIFT-D16alle
24W342600815ET-RING-DIN471-20alle
25W342600608ET-GRIFF-KUGEL-D14alle
26W342601011ET-SCHAUFELalle
32W342601048ET-RINGalle
33W342600979ET-SCHEIBEalle

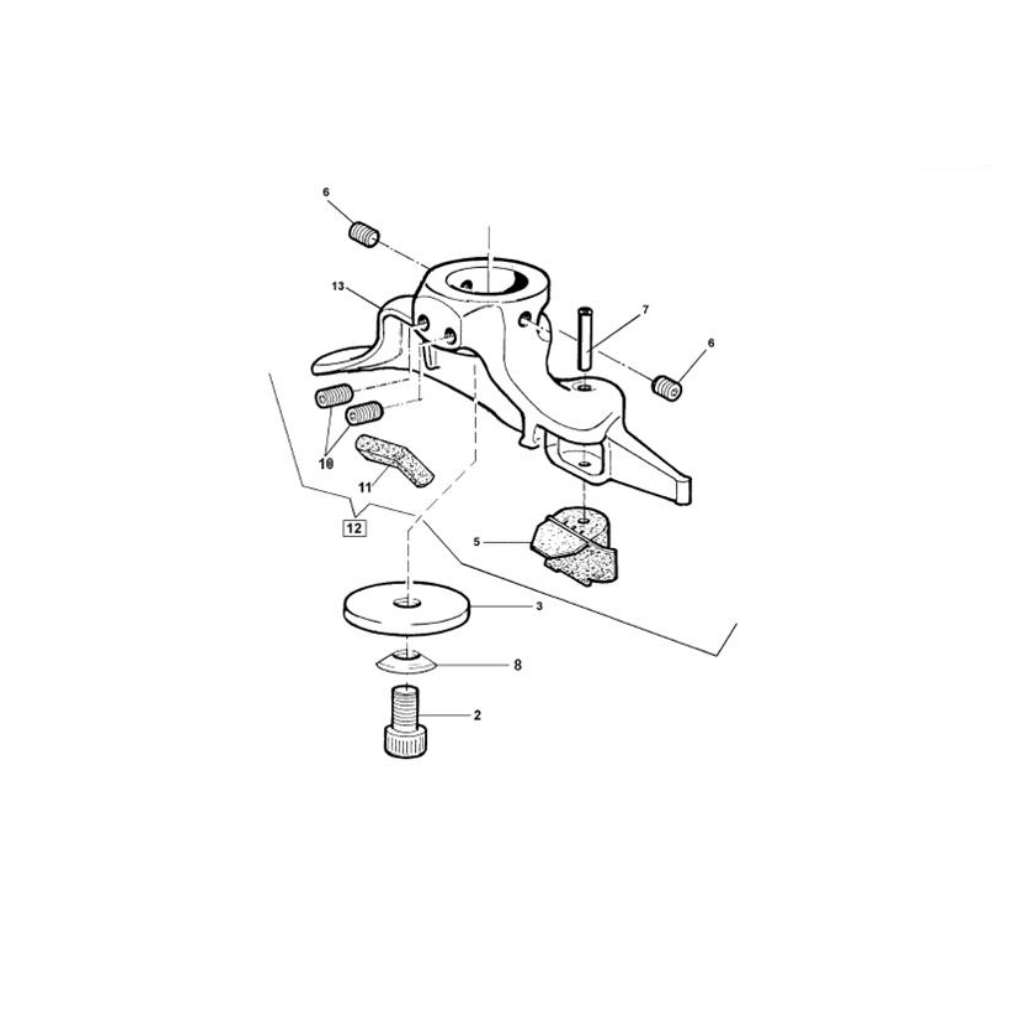

Montierwerkzeuge

Anmerkung:

Bitte beachten Sie, dass die Zeichnungen Teile enthalten können, die nicht in der Ersatzteil-Liste aufgelistet sind.

Diese Teile können nicht einzeln bestellt werden!

Explosionszeichnung Vollansicht

Zum Vergrößern klicken

PosArtikel-Nr.BenennungSerien-Nr.Bild
5W342600198ET-SCHUTZ-KUNSTSTOFFalle
7W342600232ET-STIFT-D5-M6-L26alle
11W342600980ET-SCHUTZ-KUNSTSTOFFalle
12W342600036ET-WERKZEUG-MONTAGEalle

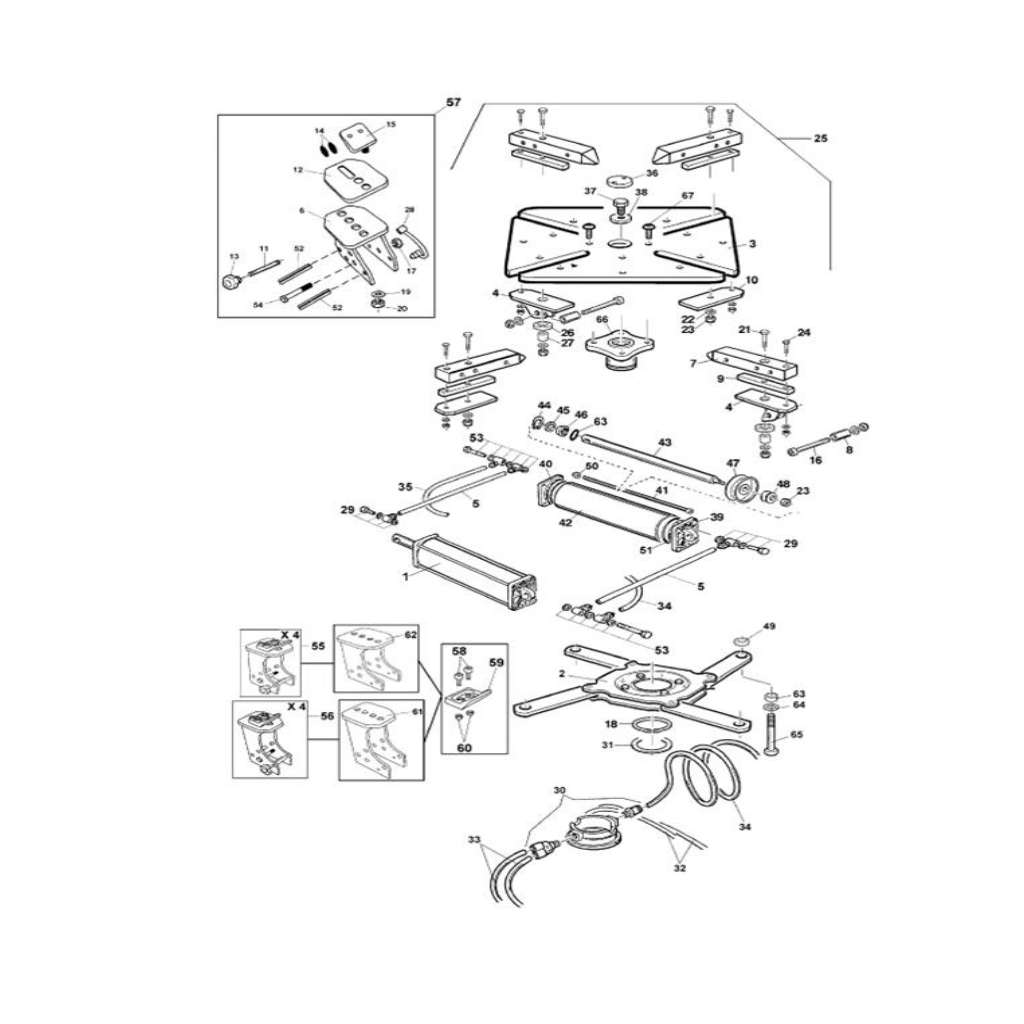

Selbstzentriertisch für Motorradräder

Anmerkung:

Bitte beachten Sie, dass die Zeichnungen Teile enthalten können, die nicht in der Ersatzteil-Liste aufgelistet sind.

Diese Teile können nicht einzeln bestellt werden!

Explosionszeichnung Vollansicht

Zum Vergrößern klicken

PosArtikel-Nr.BenennungSerien-Nr.Bild
1W342600997ET-ZYLINDERalle
2W342601004ET-FLANSCHalle
3W342601038ET-PLATTEalle
4W342601009ET-VERBINDUNGalle
5W342601040ET-SCHLAUCH-8X6L170alle
6W342601010ET-KLAUEalle
7W342601035ET-SCHLITTENalle
8W342600209ET-DISTANZSTUECK-12X18X45alle
9W342601029ET-FUEHRUNGalle
10W342601030ET-PLATTEalle
11W342601031ET-STIFTalle
12W342601041ET-SCHUTZalle
13W342601049ET-GRIFFalle
14W342601051ET-EINSATZalle
15W342601052ET-KEILalle
18W342600644ET-RING-DIN471-85alle
25W342600999ET-PLATTE-ZSBalle
27W342600128ET-DISTANZSTUECK-12X18X11,5alle
28W342601034ET-KABELalle
29W342601045ET-ANSCHLUSSalle
30W342600981ET-KUPPLUNG-ROTATIONalle
31W342600286ET-RINGalle
32W342600466ET-SCHLAUCH-8X6-L750alle
33W342600148ET-SCHLAUCH-8X6-L240alle
34W342600303ET-SCHLAUCH-SPIRAL-8X6-L560alle
35W342600994ET-SCHLAUCHalle
36W342600127ET-SCHUTZalle
39W342600172ET-FLANSCHalle
40W342600173ET-FLANSCHalle
41W342601027ET-SCHRAUBE-SPEZIALalle
42W342600216ET-GEHAEUSE-ZYLINDER-17,5ZO-L265,5alle
43W342600171ET-STANGE-ZYLINDER-17,5ZO-L316alle
44W342600468ET-RING-DIN471-30alle
46W342600469ET-RING-GUMMIalle
47W342600526ET-KOLBEN-D75alle
49W342600202ET-DISTANZSTUECKalle
51W342600593ET-O-RING-D68,26XH3,53alle
52W342601055ET-STIFTalle
53W342601044ET-ANSCHLUSSalle
55W342601073ET-KLAUE-ADAPTERalle
56W342601074ET-KLAUE-ADAPTER-XLalle
57W342601000ET-KLAUE-ZSBalle
59W342601037ET-KLAUE-XLalle
61W342601012ET-ADAPTERalle
62W342601013ET-ADAPTER-KURZalle
63W342600203ET-DISTANZSTUECKalle
66W342600273ET-NABEalle

Motor-Verminderer Gruppe

Anmerkung:

Bitte beachten Sie, dass die Zeichnungen Teile enthalten können, die nicht in der Ersatzteil-Liste aufgelistet sind.

Diese Teile können nicht einzeln bestellt werden!

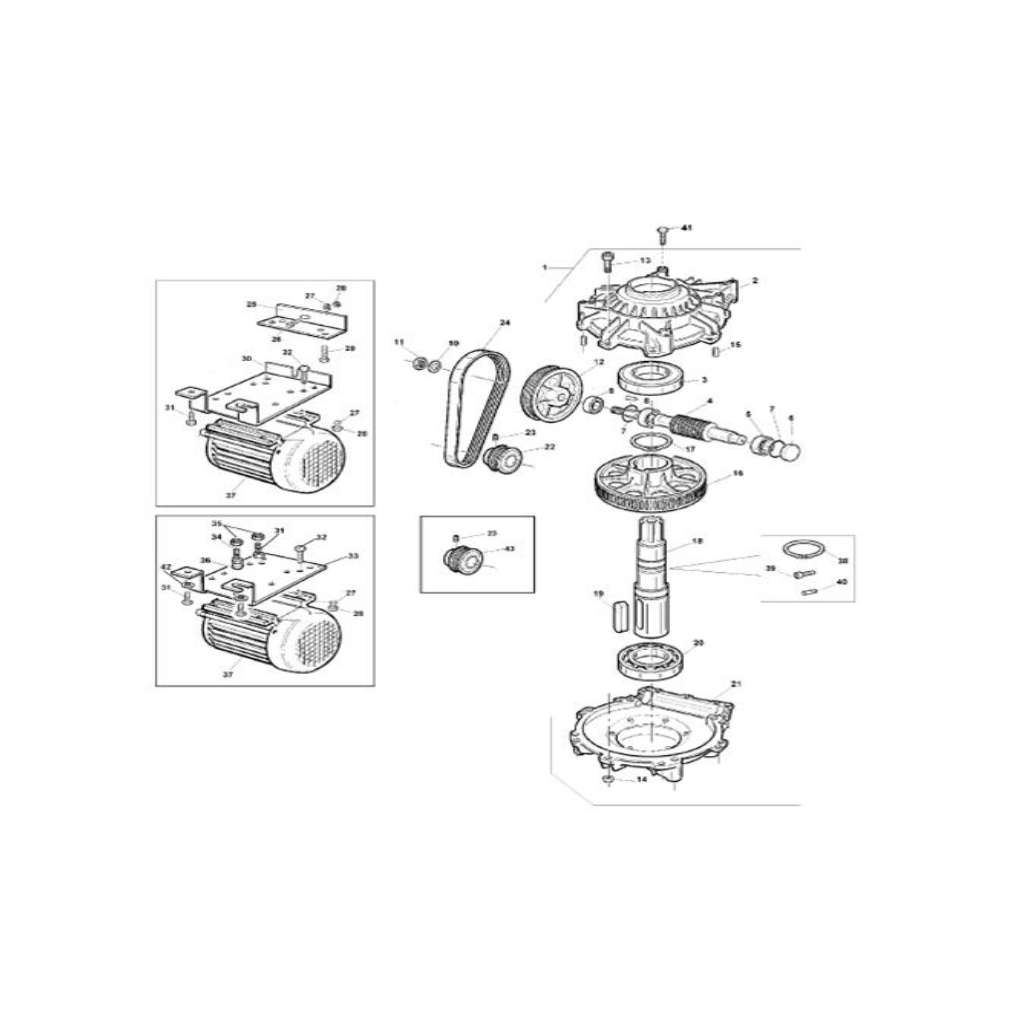

Explosionszeichnung Vollansicht

Zum Vergrößern klicken

PosArtikel-Nr.BenennungSerien-Nr.Bild
1W342600026ET-GEHAEUSE-GETRIEBEalle
2W342600242ET-GEHAEUSE-GETRIEBEalle
3W342600584ET-UNTERLAGE-60X110X22alle
4W342600244ET-WELLE-SCHNECKEalle
5W342600583ET-LAGERalle
6W342600247ET-KAPPE-DICHTUNGalle
7W342600582ET-O-RING-D34,52XH3,53alle
9W342600581ET-O-RING-D20XD35XH10alle
12W342600240ET-ZAHNRAD-UNTERSETZUNGalle
16W342600245ET-ZAHNRADalle
17W342600668ET-RING-DIN471-60alle
18W342600246ET-WELLEalle
20W342600580ET-LAGER-60X110X22alle
21W342600243ET-GEHAEUSE-GETRIEBEalle
22W342600241ET-ZAHNRAD-ANTRIEBalle
24W342600579ET-RIEMENalle
25W342600988ET-BLECH-WINKELalle
30W342600989ET-LAGER-MOTORalle
33W342600137ET-LAGER-MOTORalle
36W342600138ET-HALTER-SPANNERalle
37W342600850ET-MOTOR-1PH-230V-50/60HZalle
37 AW342600851ET-MOTOR-3PH-230/400V-50HZalle
37 BW342600849ET-MOTOR-3PH-400V-50HZ-B3alle
37 CW342600846ET-MOTOR-1PH-115Valle
38W342600665ET-RING-DIN471-50alle
40W342600158ET-SCHRAUBE-VENTILalle
43W342600990ET-SCHEIBE-ANTRIEBalle

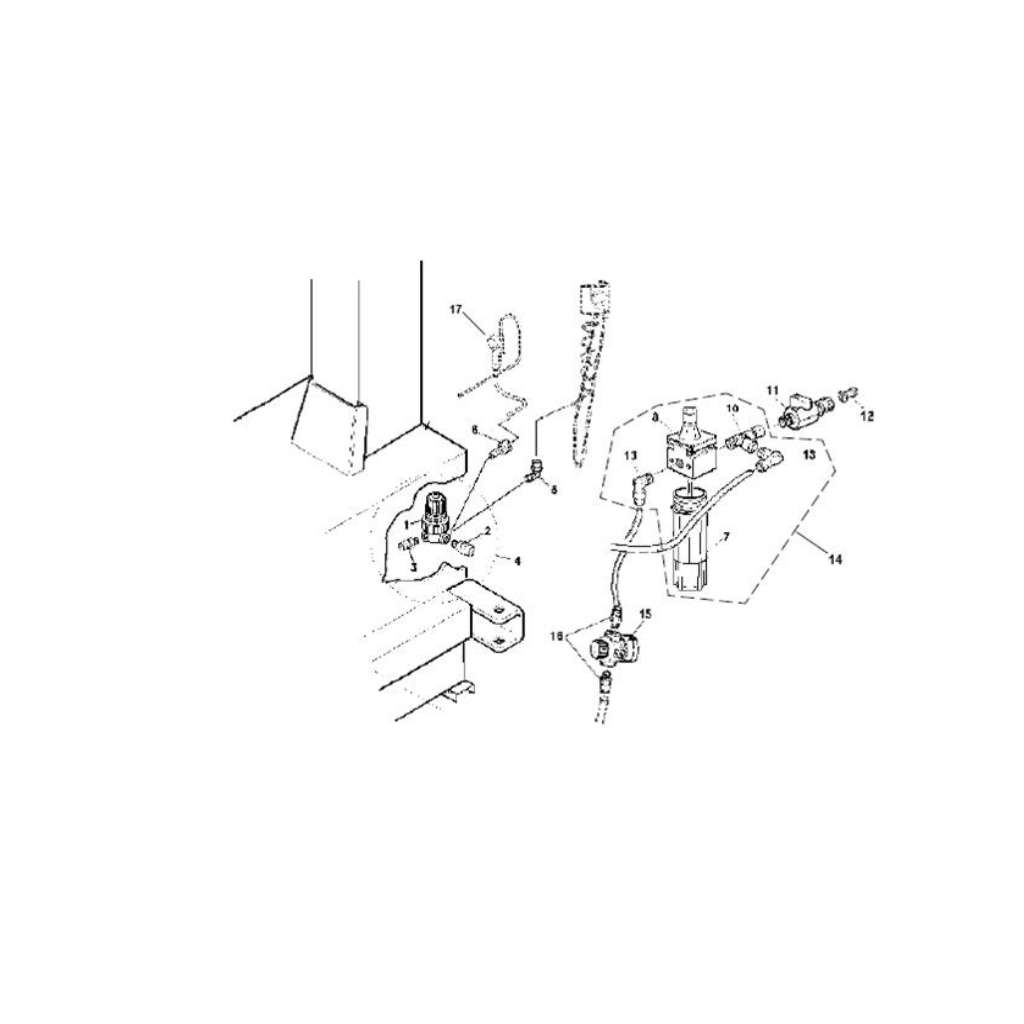

Luft Schmiergruppe

Anmerkung:

Bitte beachten Sie, dass die Zeichnungen Teile enthalten können, die nicht in der Ersatzteil-Liste aufgelistet sind.

Diese Teile können nicht einzeln bestellt werden!

Explosionszeichnung Vollansicht

Zum Vergrößern klicken

PosArtikel-Nr.BenennungSerien-Nr.Bild
1W342600513ET-REGLER-DRUCK-1/4ZO-0-3,5BARalle
2W342600515ET-VENTIL-1/8ZO-4BARalle
3W342600528ET-KUPPLUNG-SCHNELL-1/4ZOalle
4W342600025ET-REGLER-4BARalle
5W342600516ET-ANSCHLUSS-6520-1/4ZO-8-6alle
6W342600545ET-KUPPLUNG-9AM-1/4ZOalle
7W342600488ET-OELEINHEIT-SCHAUGLASalle
8W342600487ET-OELEINHEIT-KOPFalle
9W342600492ET-OELEINHEIT-1/4ZOalle
10W342600524ET-ANSCHLUSS-2070-1/4ZOalle
11W342600511ET-VENTIL-400-1/4ZO-FFalle
12W342600554ET-KUPPLUNG-1/4ZOalle
13W342600527ET-KUPPLUNG-SCHNELL-1/4ZOalle
14W342600028ET-WARTUNGSEINHEITalle
15W342600533ET-REGLER-1/4ZO-0,5-12BARalle
16W342600528ET-KUPPLUNG-SCHNELL-1/4ZOalle
17W341600054ZB-REIFENFUELLER-RFNMNTGMA-WTM100alle
​ ​
