WEL 232B

Für das entsprechende Ersatzteil wählen Sie bitte die jeweilige Baugruppe aus.

Auswahl der Baugruppe
Schalttafel
Hebebühne







Schalttafel

Anmerkung:

Bitte beachten Sie, dass die Zeichnungen Teile enthalten können, die nicht in der Ersatzteil-Liste aufgelistet sind.

Diese Teile können nicht einzeln bestellt werden!

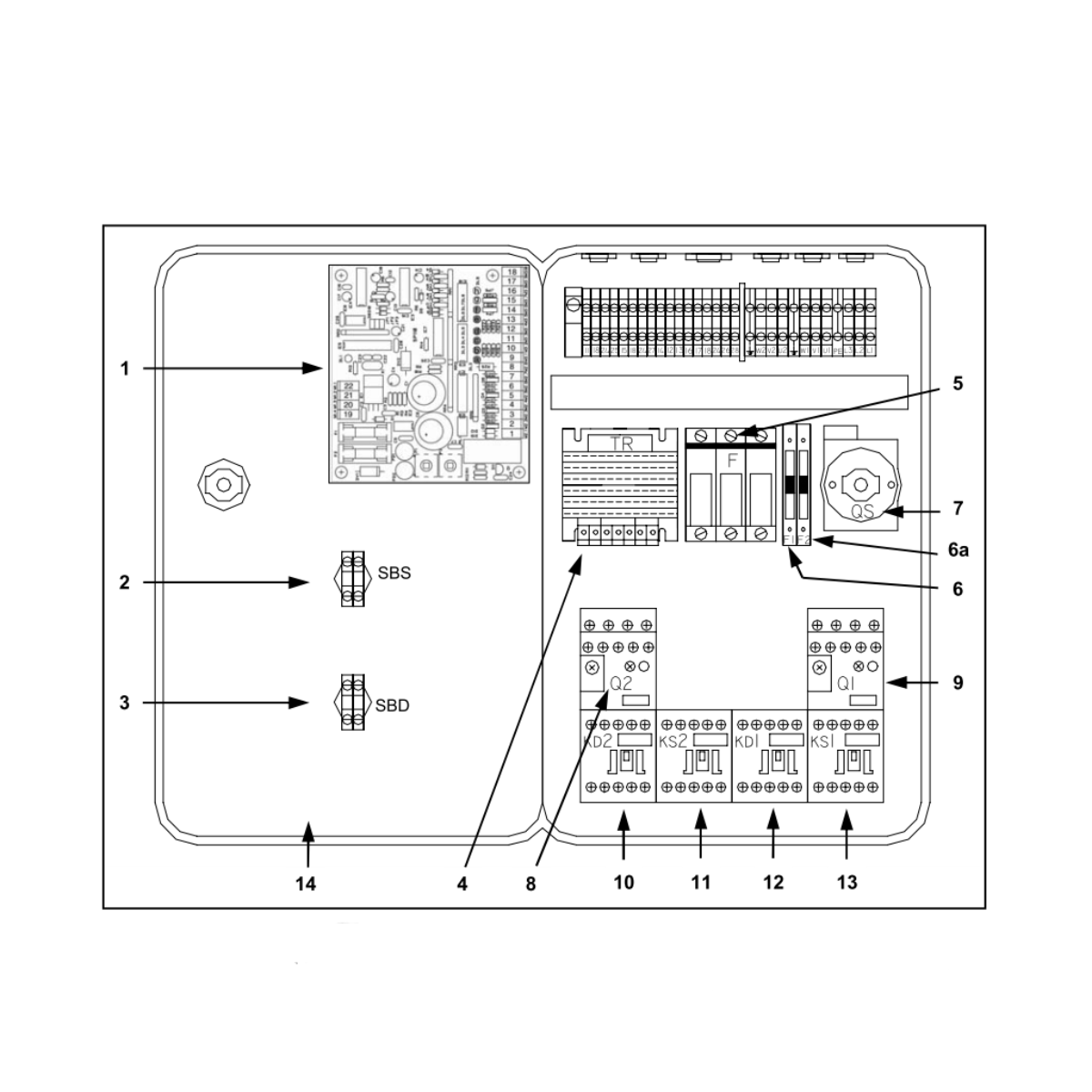

Explosionszeichnung WEL 232B Schalttafel

Zum Vergrößern klicken
PosArtikel-Nr.BenennungSerien-Nr.Bild
1W111400052ET-PLATINEalle
2W111400053ET-SCHALTERalle
2W111400054ET-KNOPFalle
4W111400050ET-TRAFOalle
5W111400048ET-HALTERalle
5W111400049ET-SICHERUNGalle
6W111400051ET-SICHERUNGalle
6W111400057ET-HALTERalle
7W111400055ET-SCHALTERalle

Hebebuehne

Anmerkung:

Bitte beachten Sie, dass die Zeichnungen Teile enthalten können, die nicht in der Ersatzteil-Liste aufgelistet sind.

Diese Teile können nicht einzeln bestellt werden!

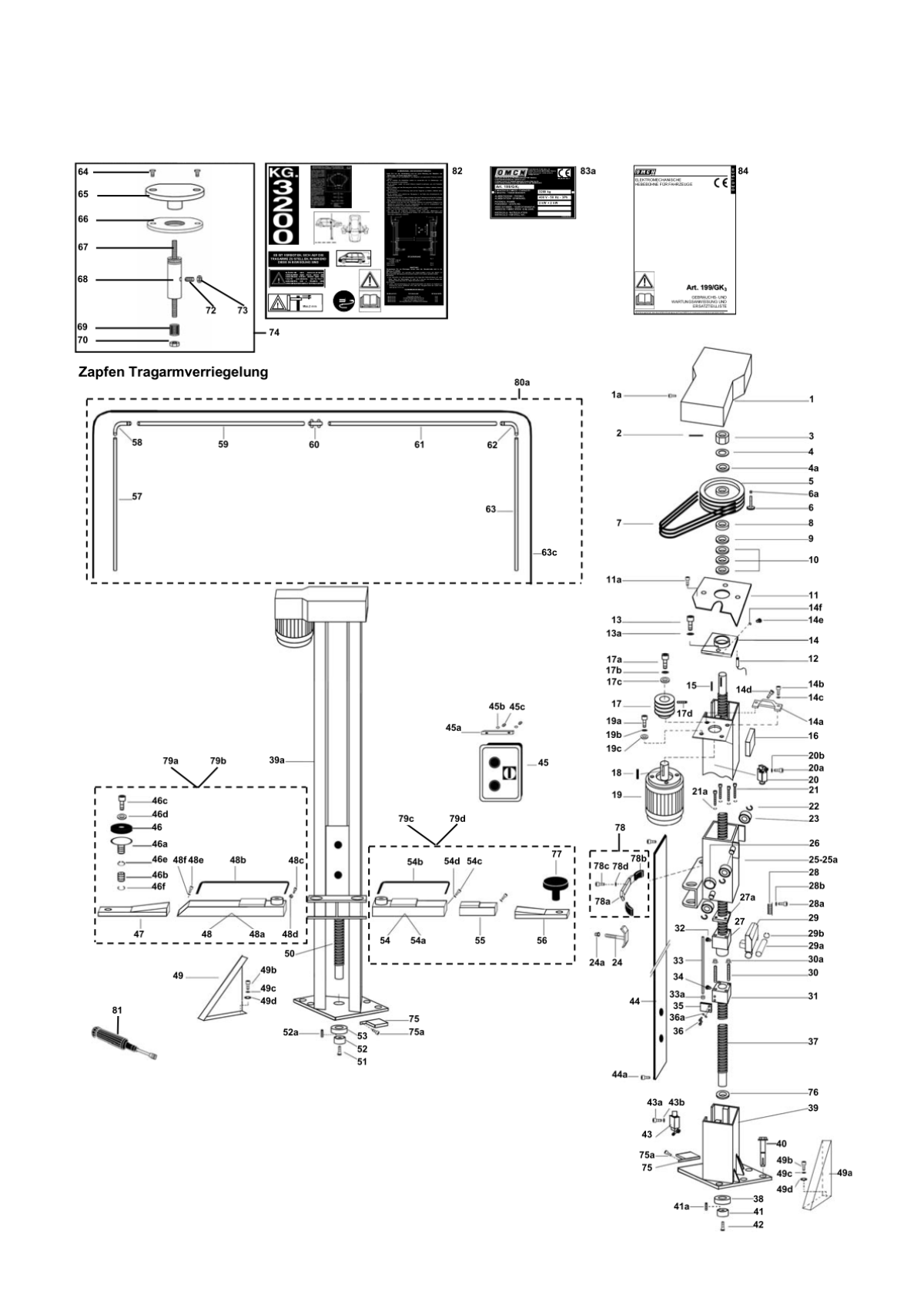

Explosionszeichnung WEL 232B Hebebühne

Zum Vergrößern klicken
PosArtikel-Nr.BenennungSerien-Nr.Bild
7W111400045ET-RIEMENalle
8W111400042ET-LAGERalle
10W111400043ET-LAGERalle
12W111400056ET-SENSORalle
20W111400058ET-ENDSCHALTERalle
23W111400039ET-BLOCKalle
38W111400044ET-LAGERalle
46W111400041ET-PLATTEalle
81W111400040ET-PUMPEalle
​ ​
