Coolius A30

Anmerkung:

Bitte beachten Sie, dass die Zeichnungen Teile enthalten können, die nicht in der Ersatzteilliste aufgelistet sind.

Diese Teile können nicht einzeln bestellt werden!

Zu Zubehörteile Zu Zubehörteile

Zu Wartungsmaterial Zu Wartungsmaterial

Geräteteile

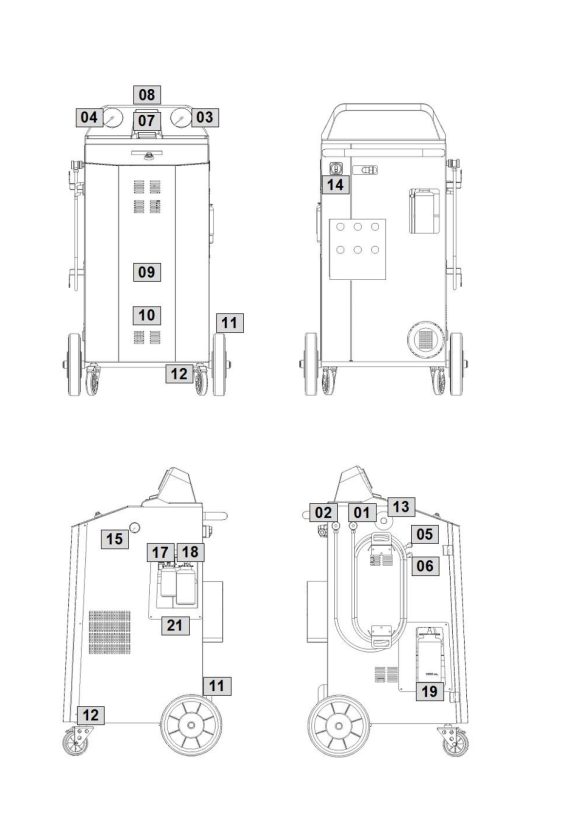

Explosionszeichnung Servicegerät



Zum Vergrößern klicken

PosArt.-Nr.BenennungSerien-Nr.Bild
1W052200247ET-SCHNELLKUPPLUNG-HDalle
2W052200246ET-SCHNELLKUPPLUNG-NDalle
3W052200259ET-MANOMETER-HDalle
4W052200258ET-MANOMETER-NDalle
 W052100049ET-RINGE-ROT/BLAU-MANOMETERalle
5W052100000ET-SERVICESCHLAUCH-HD-A30-5Malle
6W052100001ET-SERVICESCHLAUCH-ND-A30-5Malle
 W052100159ET-O-RING-SERVICESCHLAUCH-R134Aalle
 W052100178ET-DICHTUNG-SERVICESCHLAUCH-A-GERÄTEalle
 W052100173ET-HALTER-SERVICESCHLÄUCHE-10-30alle
7W052200220ET-DRUCKER-KITalle
8W052100029ET-ABDECKUNG-OBENbis SN-AC000139
 W052100094ET-ABDECKUNG-OBENab SN-AC000140
9W052100030ET-LOGO-WABCO-WUERTHalle
 W052100031 ET-LOGO-AUTOCOMalle
10W052100032ET-AUFKLEBER-A30-BUSalle
11W052100033ET-RAD-HINTENalle
 W052100090ET-RADSICHERUNG-A30-TYP-A-KRALLE =10STKalle
 W052100091ET-RADSICHERUNG-A30-TYP-A-KAPPE =10STKalle
 W052100100ET-RADSICHERUNG-KAPPE-A30-TYP-B =10STKalle
12W052100034ET-FRONTRAD-MIT-BREMSEalle
13W052100027ET-HAUPTVENTILATORalle
14W052100026ET-HAUPTSCHALTERalle
 W052100083ET-HAUPTSCHALTER-MIT-SCHRAUBENalle
15W052100025ET-MANOMETER-KAELTEMITTELFLASCHEalle
17W052200275ET-UV-FLASCHE-250MLalle
18W052100021ET-FRISCHÖL-FLASCHE-500MLalle
 W052100103ET-NEUES-ÖL-POE-ÖL-ANSCHLUSSalle
19W052100022ET-ALTÖL-FLASCHE-1000MLalle
 W052100098ET-ANSCHLUSS-ALTÖL-UV-BEHÄLTERalle
 W052100170ET-ADAPTERSET-GESCHLOSSENE-ÖLBEHÄLTERalle
21W052100035
nicht mehr verfügbar!		ET-ABDECKUNG-RAHMEN-ÖLFLASCHENalle

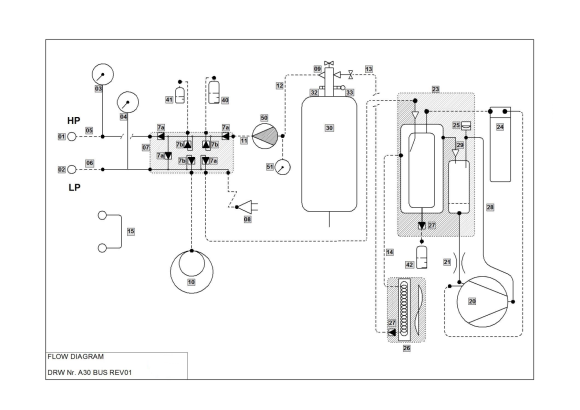

Flussdiagramm

Flussdiagramm



Zum Vergrößern klicken

PosArt.-Nr.BenennungSerien-Nr.Bild
1W052200247ET-SCHNELLKUPPLUNG-HDalle
2W052200246ET-SCHNELLKUPPLUNG-NDalle
3W052200259ET-MANOMETER-HDalle
4W052200258ET-MANOMETER-NDalle
5W052100000ET-SERVICESCHLAUCH-HD-A30-5Malle
6W052100001ET-SERVICESCHLAUCH-ND-A30-5Malle
7W052100002ET-VENTILBLOCK-A30alle
7aW052200224ET-MAGNETVENTIL-LP-XP-RF-ÖLABLASSalle
7bW052200225ET-MAGNETVENTIL-NO-UV-VPalle
8W052100125ET-DRUCKWANDLER-ELEKTR-BIS-SN-000139bis SN 000139
8W052200262ET-DRUCKWANDLER-ELEKTR-AB-SN-000140ab SN 000140
9W052100004ET-EINWEGVENTIL-A/C-FÜLLENalle
10W052100005ET-VAKUUMPUMPEalle
 W052100172ET-SCHRAUBE-M8-VAKUUMPUMPE-100-128Lalle
11W052100095ET- SCHLAUCH-GELB-BLAU-FÜLLSEITE-PUMPEalle
12W052100007ET-SCHLAUCH-ROT-FLASCHE-PUMPEalle
13W052100008ET-SCHLAUCH-GELB-W/VENTILalle
14W052100009ET-SCHLAUCH-GELB-KONDENSATOR-DESTalle
15W052100010ET-SCHLAUCH-INTERN-HP/NDalle
20W052100011ET-KOMPRESSORalle
21W052100012ET-KAPILLARROHRalle
23W052100013ET-KOMPL-DESTILLER-GRUPPE-A30alle
24W052200250ET-HAUPTFILTER nicht einzeln lieferbar
- ist Bestandteil des Wartungspaketes		alle
25W052100028ET-DRUCKSCHALTER-HOCHDRUCKalle
26W052100014ET-WAERMETAUSCHER-GRUPPE-MIT-VENTalle
27W052200224ET-MAGNETVENTIL-LP-XP-RF-ÖLABLASSalle
28W052100016ET-KUPFERROHR-KOMPRESSORalle
29W052100017ET-EINWEGVENTIL-ÖLSEPARATORalle
30W052100018ET-KÄLTEMITTELFLASCHE-A30alle
 W052100140ET-ZENTRIERRING-SCHRAUBE-35KG-FLA-AB-SN240ab SN 000240
 W052100141ET-ZENTRIERRING-PLATTE-35KG-SN240ab SN 000240
 W052100147ET-FEDER-KÄLTEMITTELFLASCHE-FÜHRUNGalle
32W052200232ET-ÜBERDRUCKVENTILalle
33W052100019ET-SICHERHEITSVENTILalle
40W052200275ET-UV-FLASCHE-250MLalle
41W052100021ET-FRISCHÖL-FLASCHE-500MLalle
42W052100022ET-ALTÖL-FLASCHE-1000MLalle
50W052100023ET-PUMPE-KAELTEMITTELalle
 W052100024ET-PUMPE-KAELTEMITTEL-E-TEILEalle
51W052100025ET-MANOMETER-KAELTEMITTELFLASCHEalle

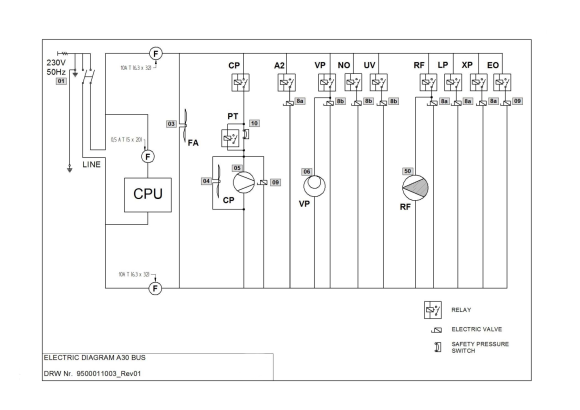

Schaltplan

Schaltplan



Zum Vergrößern klicken

PosArt.-Nr.BenennungSerien-Nr.Bild
1W052100026ET-HAUPTSCHALTERalle
3W052100027ET-HAUPTVENTILATORalle
4W052100014ET-WAERMETAUSCHER-GRUPPE-MIT-VENTalle
5W052100011ET-KOMPRESSORalle
6W052100005ET-VAKUUMPUMPEalle
8aW052200224ET-MAGNETVENTIL-LP-XP-RF-ÖLABLASSalle
8bW052200225ET-MAGNETVENTIL-NO-UV-VPalle
9W052200224ET-MAGNETVENTIL-LP-XP-RF-ÖLABLASSalle
10W052100028ET-DRUCKSCHALTER-HOCHDRUCKalle
50W052100023ET-PUMPE-KAELTEMITTELalle

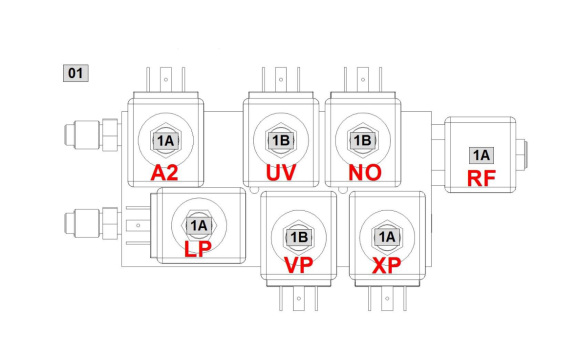

Ventilblock

Teile Ventilblock



Zum Vergrößern klicken

PosArt.-Nr.BenennungSerien-Nr.Bild
1W052100002ET-VENTILBLOCK-A30alle
1AW052200224ET-MAGNETVENTIL-LP-XP-RF-ÖLABLASSalle
 W052200226ET-KOLBEN-FÜR-VENTIL-LP-XP-RFalle
1BW052200225ET-MAGNETVENTIL-NO-UV-VPalle
 W052200227ET-KOLBEN-FÜR-VENTIL-NO-UV-VPalle

Sonstige Teile

PosArt.-Nr.BenennungSerien-Nr.Bild
 W052100036ET-WAAGE-200KGalle
 W052100157ET-WAAGE-200KG-AB-SN-000140ab SN 000140
 W052100037ET-WAAGE-15KGalle
 W052100038ET-SCHLAUCH-PA11-HL-NEUTRAL-6/8alle
 W052100039ET-SCHLAUCH-PA11-NEUTRAL-4/6alle
 W052100040ET-SCHLAUCH-PA11-BLAU-2/4alle
 W052100041ET-SCHLAUCH-BLAU-6/8alle
 W052100042ET-SCHLAUCH-PA11-ROT-2/4alle
 W052100043ET-SCLAUCH-PU-GELB-4/6alle
 W052100044ET-SCHLAUCH-PU-BLAU-4/6alle
 W052100045ET-SCHLAUCH-KLAR-4/6alle
 W052100167ET-MESSING-SCHNEIDRING-LEITUNGEN-D2/4alle
 W052100168ET-STÜTZBUCHSE-LEITUNGEN-D2/4alle
 W052100169ET-STÜTZBUCHSE-LEITUNGEN-D4/6alle
 W052100053ET-O-RING-FÜR-LEITUNGENalle
 W052200212ET-PAPIERROLLE-DRUCKERalle
 W052100046
nicht mehr verfügbar!		ET-HAUPTPLATINE-KITbis SN-AC000139
 W052100092ET-HAUPTPLATINE-KIT-AB-SN-AC000140ab SN-AC000140
 W052100123ET-HAUPTPLATINE-KIT-KYRILLISCH-BIS-SN-139bis SN 139
 W052100149ET-HAUPTPLATINE-KIT-AB-SN-AC000140-KYRILLISCHab SN-AC000140
 W052100138ET-KABELSTECKERalle
 W052200219ET-KONTROLLKNOPFalle
 W052100047ET-BEDIENTEIL-FOLIEbis SN-AC000139
 W052100093ET-BEDIENTEIL-FOLIEab SN-AC000140
 W052100050ET-UPDATE-KARTEbis SN-AC000139
 W052100051ET-TRANSFORMATORbis SN-AC000139
 W052100105ET-VERPACKUNG-30-40-50-SERIE-SETalle

Zubehörteile

PosArt.-Nr.BenennungSerien-Nr.Bild
 W052100170ADAPTERSET-GESCHLOSSENE-ÖLBEHÄLTERalle
 W067100003ZB-ABDECKHAUBE-30-50-SERIE COOLIUS LOGOalle
 W067100016ZB-ABDECKHAUBE-30-50-SERIE WÜRTH LOGOalle
 W067100007ZB-STICKER-R513Aalle
 W067100010ZB-SPÜLKIT-MIT-ADAPTERN-FÜR-ALLE-GERÄTEalle
 W067100009ZB-ADAPTERSET-FÜR-SPÜLKIT-ALLE-GERÄTEalle
 W067100008ZB-STROM-ADAPTER-APAC-LÄNDERalle
 W067100011ZB-DATENBANK-R134A-GERÄTEalle
 W067200030ZB-SCHLAUCHVERLÄNGERUNG-KIT-R134Aalle

Wartungsmaterial

PosArtikel-Nr.BenennungSerien-Nr.Bild
 W052100048Wartungskitalle
 W052100164Wartungskit AUS-NZalle
 W052200250Hauptfilter nicht einzeln lieferbar
- ist Bestandteil des Wartungspaketes		alle
 W052200279Dichtschraube1 inkl. Dichtringalle
 W052100097Dichtring2alle
 W052100172Schraube M8 Vakuumpumpe 100-128Lalle
​ ​
