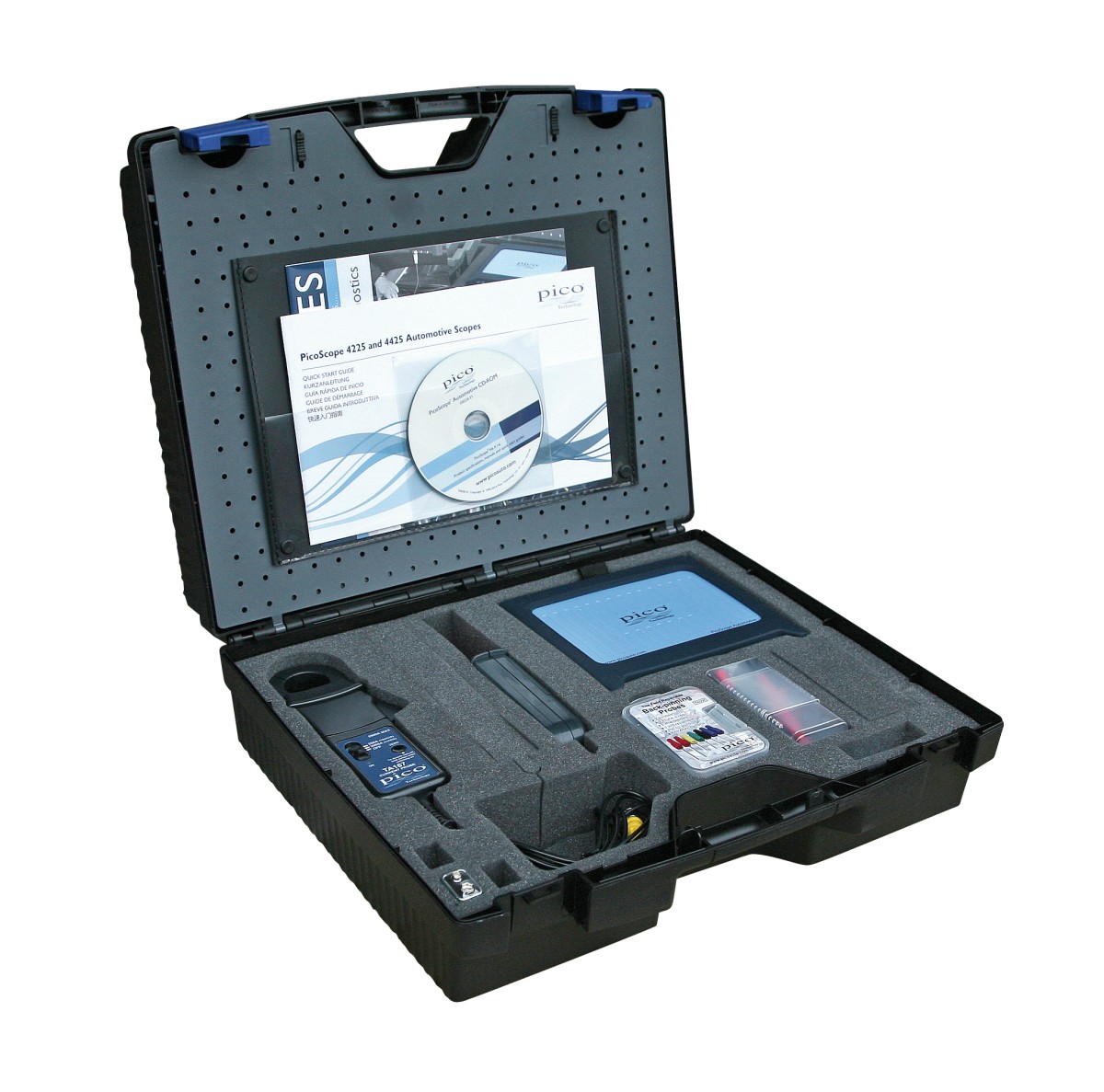

2-Kanal-Oszilloskop
Art.-Nr. W070 500 020
Dieses speziell für den Automobilbereich entwickelte digitale 2-Kanal-Oszilloskop wird zur Messung von Signalen oder Größen an elektrischen Bauteilen im Kraftfahrzeug eingesetzt.
Es zeigt Ihnen, was wirklich im Inneren eines Fahrzeugs passiert.
Breites Messspektrum von Spannung, Strom, Frequenz, Tastverhältnis, z.B.:
- Aktoren – Einspritzdüsen, Injektoren, AGR-Ventile
- Zündanlagen (konventionell & verteilerlos) – primär- + sekundärseitig
- Starter- und Ladekreis Messungen – ohne Ausbau von Komponenten
- Sensoren – ABS, Kurbelwelle, Nockenwelle, Saugrohrdruck, Klopfsensor, Hallgeber, Luftmassenmesser, Lambdasonden
- Relative Kompressionsmessung – ohne Ausbau von Komponenten
Umfangreiches Kfz-Technik Menu für ein einfaches und schnelles Messen. Umfasst folgende Komponenten:
- Referenz-Sollbild des gemessenen Bauteils
- Technische Information zum Bauteil
- Detaillierte Anschlusshilfe
- Automatische Einstellung des richtigen Messbereiches
Weitere Ausstattungsmerkmale und Lieferumfang entnehmen Sie der Produktinformation.
| Anzahl der Kanäle | 2 |
| Frequenzbereich | 20 MHz DC |
| Abtastrate | 400 MS/s |
| Auflösung | 12 bits |
| Messbereiche | ± 20 mV bis 50 V |
| Prüfbereich | 5 ns/div bis 5.000 s/div |
| Anzahl der Zeitbereiche | 25 |
| Messmodus | AC / DC |
| Trigger-Modus | Auto / Normal / Einzeln |
| Stromversorgung | über USB |
| Schnittstelle | USB 3.0 (USB 2.0 kompatIbel) |
| Zulassungen | CE / VDD / LVD WEEE usw. |
| Eingangswiderstand | 1 MΩ |
