Fahrzeugdiagnose WOW! DIALOOQ

5 gute Gründe

Einfache Fahrzeugdiagnose
an allen relevanten Fahrzeugen (Pkw und Transporter) durch hohe Markenvielfalt

Umfangreiche und zeitsparende Fahrzeugdiagnosefunktionen
in den Bereichen Suche, Scan, Anreicherung von Fehlercodeinformationen u.v.m.

Alles aus einer Hand und eigener Entwicklung
Diagnose, Technische Daten und Kalibrierwerkzeug

Lösungen von der Werkstatt für die Werkstatt
Ausgebildete Kfz-Spezialisten in der Produktentwicklung, Hotline und im Training stehen hinter den WOW! DIALOOQ Systemen und bieten umfassende Hilfestellungen

Ausgestattet für heute und für morgen
Zukunftssicher durch Kommunikations- und Übertragungsstandards wie CAN-FD, DoIP, Pass Thru Lösungen zum Beispiel für die Diagnose von Security Gateway geschützten Fahrzeugen.

Diagnosehardware

Übersicht WOW! Schnittstellen

WOW! LOOQER und WOW! Snooper+

	LOOQER	SNOOPER+
Anzeige	Optisches und akustisches Feedback über 360 ° LED-Lichtring der laufenden Prozesse für einen optimalen Diagnoseablauf Warnton für unterbrochene WLAN-Verbindung	Optisches und akustisches Feedback über Mehrfarben-LED der laufenden Prozesse für einen optimalen Diagnoseablauf
Schnittstellen / Anschlüsse	Kurzdistanz Funktechnologie USB-C Verlängerungskabel mit Licht, abziehbar WLAN: 2.4 GHZ, 802.11b/g/n, Reichweite bis zu 400 m Diagnoseanschluss: ISO 15031-3 (SAE J1962); 16-pin-Stecker mit integrierter LED-Leuchte	Kurzdistanz Funktechnologie USB 2 Verlängerungskabel mit Licht, fest verbunden WLAN: nicht fähig Diagnoseanschluss: ISO 15031-3 (SAE J1962); 16-pin-Stecker mit integrierter LED-Leuchte
CAN Technologie	CAN-FD (3 CAN-Leitungen gleichzeitig)	CAN
DoIP	Fähig (ISO 13400-2)	Nur über einen Zusatzadapter möglich
Pass Thru J2534	Fähig	Nicht fähig

Schnittstelle WOW! LOOQER

Art.-Nr. W072 003 000

Mit integriertem CAN-FD, DoIP und Pass Thru
Mit Kurzdistanz Funktechnologie und WLAN-Funktion
Gewicht: 0,132 kg, Abmessung: 127 x 51 x 28 mm (L x B x H)
Datensicherung ohne Eingabegerät auf internem Speicher

Bestehend aus: Diagnoseschnittstelle LOOQER, abziehbares Verlängerungskabel mit Licht, Hakenclip und Saugnapf, USB-Stick, USB-C Kabel, Kurzbedienungsanleitung, in stabilem Systemkoffer

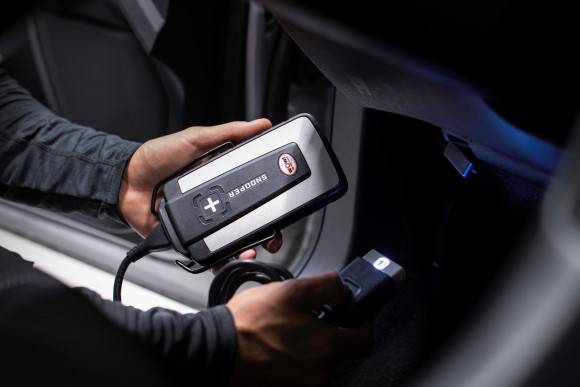

Schnittstelle WOW! Snooper+

Art.-Nr. W072 700 100

Mit integriertem CAN, DoIP nur über Zusatzadapter möglich
Mit Kurzdistanz Funktechnologie
Gewicht: 0,48 kg
Abmessung: 180 x 85 x 30 mm (L x B x H)

Bestehend aus: Diagnoseschnittstelle Snooper+, austauschbares Verlängerungskabel mit Licht, USB-Kabel, Kurzbedienungsanleitung, in stabilem Systemkoffer

Sie haben Fragen zu den Unterschieden der Schnittstellen LOOQER und Snooper+ oder wollen von Ihrem bestehenden System zu dem neuen DIALOOQ System wechseln? Wenden Sie sich an Ihren WOW! Ansprechpartner oder die info@wow-portal.com. Wir beraten Sie gerne.

Eingabegerät DIALOOQ C15 (Convertible)

Art.-Nr. W037 150 401

Laptop (Convertible) für flexible Arbeiten am Fahrzeug
Passend dazu: stabiler Systemkoffer mit Formschaumstoff (Art.-Nr. W043 150 490)

Für die funktionsfähige Diagnose ist die WOW! Diagnoseschnittstelle LOOQER notwendig. Die vollumfängliche Nutzung der WOW! Software ist nur mit einem gültigen Softwarepaket möglich. Wir empfehlen das Softwarepaket Expert Data Assist – für den vollen Zugriff auf Power Repair und eine Flatrate für zusätzlich unbegrenzten Hotline-Support.

Eingabegerät DIALOOQ L40 (Laptop)

Art.-Nr. W037 400 101

Grundgerät Laptop L40
Passend dazu: stabiler Systemkoffer mit Formschaumstoff (Art.-Nr. W070 200 402)

Oszilloskope WOW! Scope

Art.-Nr. siehe Produktinformation

Digitale Oszilloskope mit 2 oder 4 Kanälen zur Messung
von Signalen und Größen an elektrischen Bauteilen im Kraftfahrzeug.

Diagnosesoftware

Es stehen drei WOW! LOOQIT Softwarepakete zur Verfügung, die mit der LOOQER-Schnittstelle verwendet werden können:
Für den vollen Funktionsumfang empfehlen wir die Softwarepakete LOOQIT Expert Data sowie Expert Data Assist.

Übersicht Softwarefunktionen und -pakete

Die Softwarepakete und ihre Funktionen / Inhalte

Alle aktiven WOW! LOOQIT Softwarelizenzen ermöglichen die Diagnose an Security Gateway geschützten Fahrzeugen über die Nutzung des WOW! Security Gateway Portals.

Pakete	Funktionen / Inhalte		Expert	Expert Data	Expert Data Assist
E X P E R T Fahrzeug- diagnose- funktionen und Daten	Lesen und Löschen des Fehlerspeichers		X	X	X
	Lesen der Parameter der Datenlisten		X	X	X
	Stellgliedtests		X	X	X
	Grundeinstellung, Codierung, Kalibrierung aller unterstützter Steuergeräte im Fahrzeug		X	X	X
	EOBD – Europäische On-Board-Diagnose (OBFCM * inkl. Datenübermittlung)		X	X	X
	Nutzen von Security Gateway geschützten Funktionen *		X	X	X
	VIN Auslese zur Fahrzeugidentifikation *		X	X	X
	Power Suche – Einfache und intuitive Suchfunktion *		X	X	X
	Power Scan – zeitoptimierte Abfrage aller Fehlerspeicher für elektronischen Zustandsbericht *		X	X	X
	Flightrecorder – Aufzeichnung aller relevanten Daten während der Testfahrt		X	X	X
	Top 10 Funktion – Anzeige der zehn meistgenutzten Funktionen am Fahrzeug *		X	X	X
	Zentrale Verwaltung der Diagnose- und Kundendaten in der Kunden- und Fahrzeugverwaltung		X	X	X
	Pass-Thru J2534 – Pin-Schalter für die Unterstützung mehrere Kanäle *		X	X	X
	Druckfunktion , Exportfunktion und Speicherfunktion		X	X	X
	Power Repair * Anreicherung der Fehlercodes durch (Online-) Zusatzinformationen mittels Echtzeitabgleich verschiedenster, moderner Datenquellen.	Referenzwerte	X	X	X
		Mögliche Ursachen	X	X	X
		Bestätigte Reparaturanleitungen	X	X	X
		Bauteileprüfung ***	X	X	X
D A T A Technische Daten und Zusatz- Informationen (Nur mit gültiger Lizenz verfügbar!)		Technische Servicemitteilungen		X	X
		Schaltpläne		X	X
		Bauteileanordnung und -prüfung		X	X
	Schaltpläne: Motor, Airbag, Klimaanlage, Beleuchtung, Komfortsysteme, Zentralverriegelung, Fahrbatterie u.v.m.			X	X
	Wartungspläne nach Herstellervorgaben			X	X
	Zahnriemen und Keilrippenriemen			X	X
	Reifendrücke, Radeinstelldaten usw.			X	X
	Füllmengen, Anzugsdrehmomente, Schmierstoffe etc.			X	X
	Pollenfilter Info (Lage, Tausch, usw.)			X	X
	Servicerückstellungen			X	X
	Motormanagement, Bauteilprüfung und Bauteilbeschreibung			X	X
	Steckerbelegungen/Eingangs- und Ausgangsmesswerte			X	X
	Informationen zur Kraftstoffanlage			X	X
	Handbücher von Klimaanlage, Airbagsystem sowie ABS			X	X
	Störungssuchtabellen, Tipps und Tricks			X	X
	Reifendruckkontrollsysteme (RDKS)			X	X
	Elektronische Parkbremse			X	X
	Starter- und Antriebsbatterie			X	X
	Kontrollleuchten, Hinweis- und Warnsysteme			X	X
A S S I S T Umfassende Hotline Unterstützung	Technische Auskünfte, Hilfen und fahrzeugtechnische Daten				X
	Bereitstellung technischer Dokumente und Informationen	Reparaturanleitungen und Schaltpläne – markenunabhängig			X
		Anzugsdrehmomente und Einstelldaten			X
		Servicedaten			X

* Komfortfunktion abhängig von einer aktiven Lizenz. Innerhalb der Vertragslaufzeit erhalten WOW! Kunden jedes Update sofort ab Verfügbarkeit und Zugriff auf alle in ihrem Lizenzpaket enthaltenen Komfortfunktionen. Bei inaktiver Lizenz wird die Nutzung eingeschränkt und Zusatzinformationen entfallen. Dies führt zu erhöhtem Zeitaufwand und Verlust von Produktivität. Aktive Lizenzen gewährleisten durch aktuelle Daten und Softwareupdates die (Arbeits-)Sicherheit. Bei inaktiven Lizenzen und veralteten Daten können einige Informationen und Funktionen nicht abgerufen und Fahrzeuge nicht oder in schlechter Qualität diagnostiziert werden.
*** In 5 Sprachen (EN, DE, IT, FR, SWE) verfügbar, sonst Anzeige in EN.

Highlight Funktionen für die schnelle Diagnose und Reparatur

Eigenentwickelte und nur bei WOW! LOOQIT enthaltene Funktionen, die Ihnen den Arbeitsalltag erleichtern.

POWER REPAIR

Die ausgelesenen Fehlercodes werden durch zielgerichtete Informationen wie Referenzwerte, Mögliche Ursachen, Bestätigte Reparaturanleitungen, Bauteileprüfung ergänzt. Sie lehnen sich zurück, während die WOW! Software unterschiedlichste, moderne Datenquellen in Echtzeit nutzt und vergleicht. Mit Hilfe von nahezu unbegrenzten Fahrzeugdaten und Fehlercodeinformationen finden Sie den Weg zum reparierten Fahrzeug schneller und einfacher.

POWER SUCHE

Intuitives Finden anstatt Suchen mit Power Search, alles was Sie tun müssen, ist, die wichtigsten Daten einzugeben (Fahrzeugidentifikationsnummer/Motorcode).

POWER SCAN

Typengenaue Software schon beim Scannen des Fahrzeugs. Mit dem Power Scan nicht nur alle Systeme auf Knopfdruck abfragen, sondern angepasste Version wählen für verschiedene Anwendungsbereiche, ganz egal ob es dabei um Serviceannahme, Inspektion, Gesamtüberprüfung oder den Schnell-Scan geht.

FLIGHTRECORDER

Alle von den Steuergeräten unterstützten Echtzeit-Daten können mitgeschnitten werden. Die vorherige Auswahl der Systeme am PC ist möglich. Der Start des Flightrecorders gelingt simpel mittels integriertem Druckknopf am Snooper+ oder LOOQER. Die Auswertung und graphische Darstellung des aufgezeichneten Datensatzes erfolgt ganz einfach am PC mit einer farblichen Differenzierung der Graphen für eine bessere Visualisierung.

KUNDEN- UND FAHRZEUGVERWALTUNG

Unsere intuitiv bedienbare Kundendatenbank versteht sich von selbst. Mit der Kunden- und Fahrzeugverwaltung bieten wir Ihnen ein Werkzeug für schnelle Kundenbedienung und bessere Kundenbindung durch transparente Diagnose und zentrale Verwaltung der Diagnosedaten.

Top 10 FUNKTION

Anzeige der zehn meistgenutzten Funktionen aller Software Nutzer für eine noch einfachere Reparatur. Denn wenn ein Großteil der WOW! Kunden diese spezifischen Funktionen an einem Fahrzeug ausführen möchte, ist es sehr wahrscheinlich, dass andere Kunden –also auch Sie – den gleichen Bedarf an diesem Fahrzeug haben.

Beim Kauf eines neuen DIALOOQ Systems bzw. eines neuen LOOQERs ist eines von drei LOOQIT StartUp Softwarepaketen enthalten. Die StartUp Lizenzen haben eine Laufzeit von 12 Monaten und gehen danach automatisch in die jeweilige reguläre Lizenz Expert, Expert Data oder Expert Data Assist über. Nach der Umstellung beginnt die monatliche Rechnungsstellung für die jeweilige Lizenz und kann nach Bedarf aufgerüstet werden. Innerhalb der Vertragslaufzeit erhalten WOW! Kunden jedes Update sofort ab Verfügbarkeit und Zugriff auf alle in ihrem Lizenzpaket enthaltenen Komfortfunktionen*.

^{*Bei inaktiver Lizenz wird die Nutzung eingeschränkt und Zusatzinformationen, sowie Komfortfunktionen (Nutzen von Security Gateway geschützten Funktionen; VIN Auslese zur Fahrzeugidentifikation; Power Scan – zeitoptimierte Abfrage aller Fehlerspeicher für elektronischen Zustandsbericht; Top 10 Funktion – Anzeige der zehn meistgenutzten Funktionen am Fahrzeug; Druck- und Exportfunktion; Power Repair;) entfallen.}
